Öne Çıkan Özellikler
- Esnek Kullanım:Hem yeraltı hem de yerüstü sondajları için uygun, farklı şase ve kızak seçeneklerine sahip bir cihazdır.
- Yüksek Performans:50-1400 devir/dakika arası ayarlanabilir dönüş hızı ile elektrikli veya dizel motor seçenekleri sunar.
- Otomasyon ve Kolaylık:Otomatik tij tutucu senkronizasyonu ve kuyu temizliğini kolaylaştıran hareketli morset yapısına sahiptir.
Ürün Hakkında

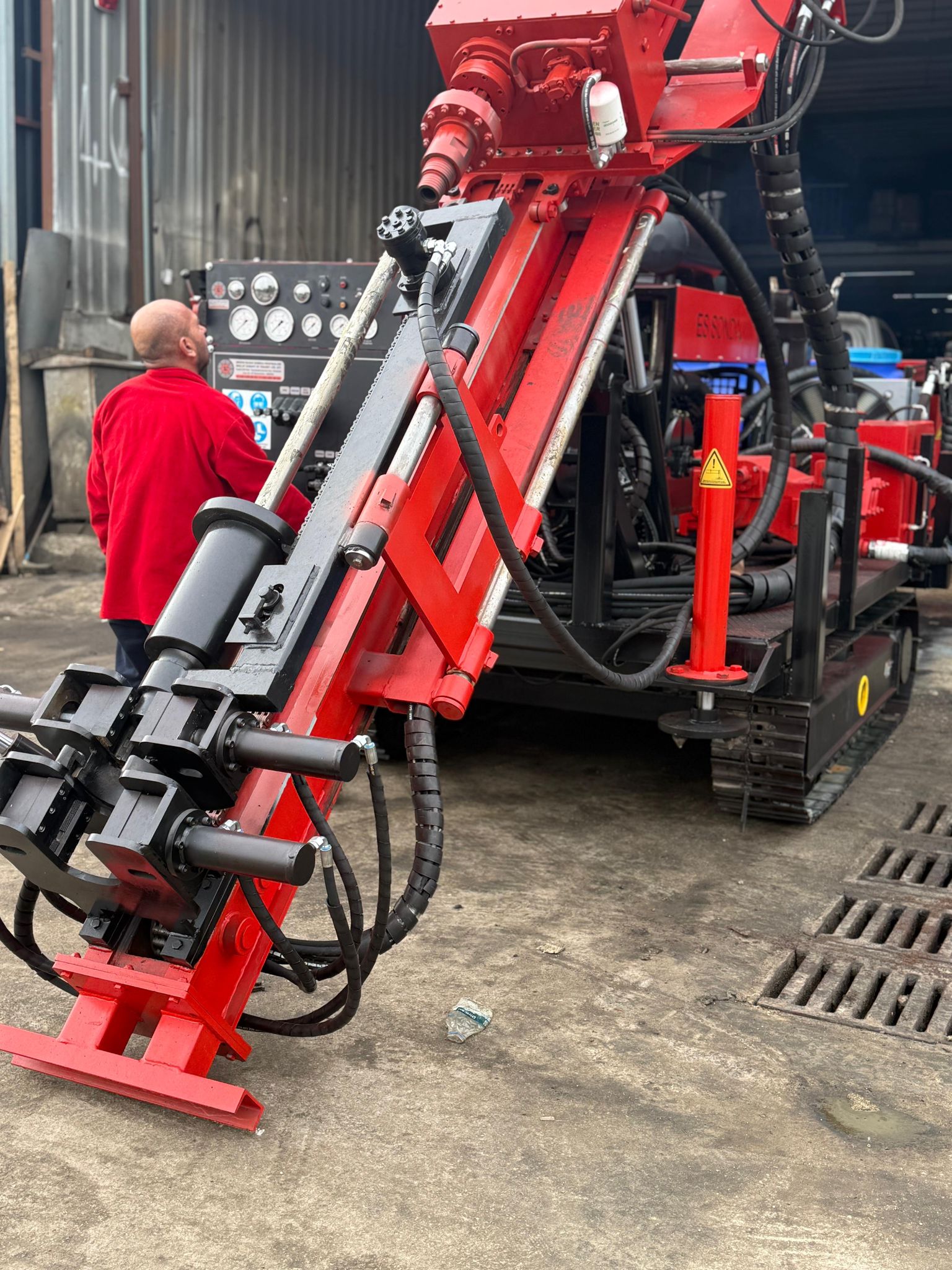

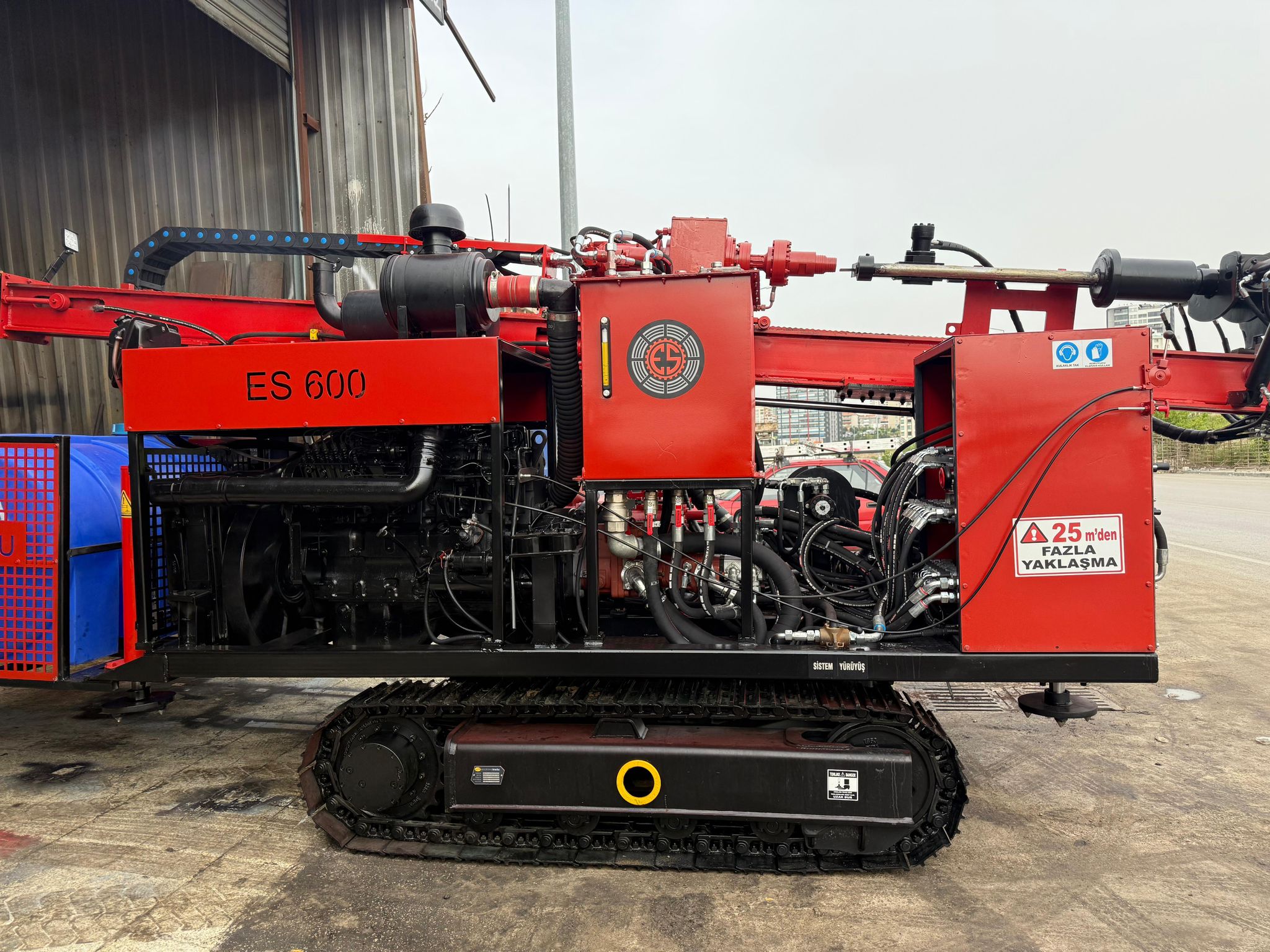

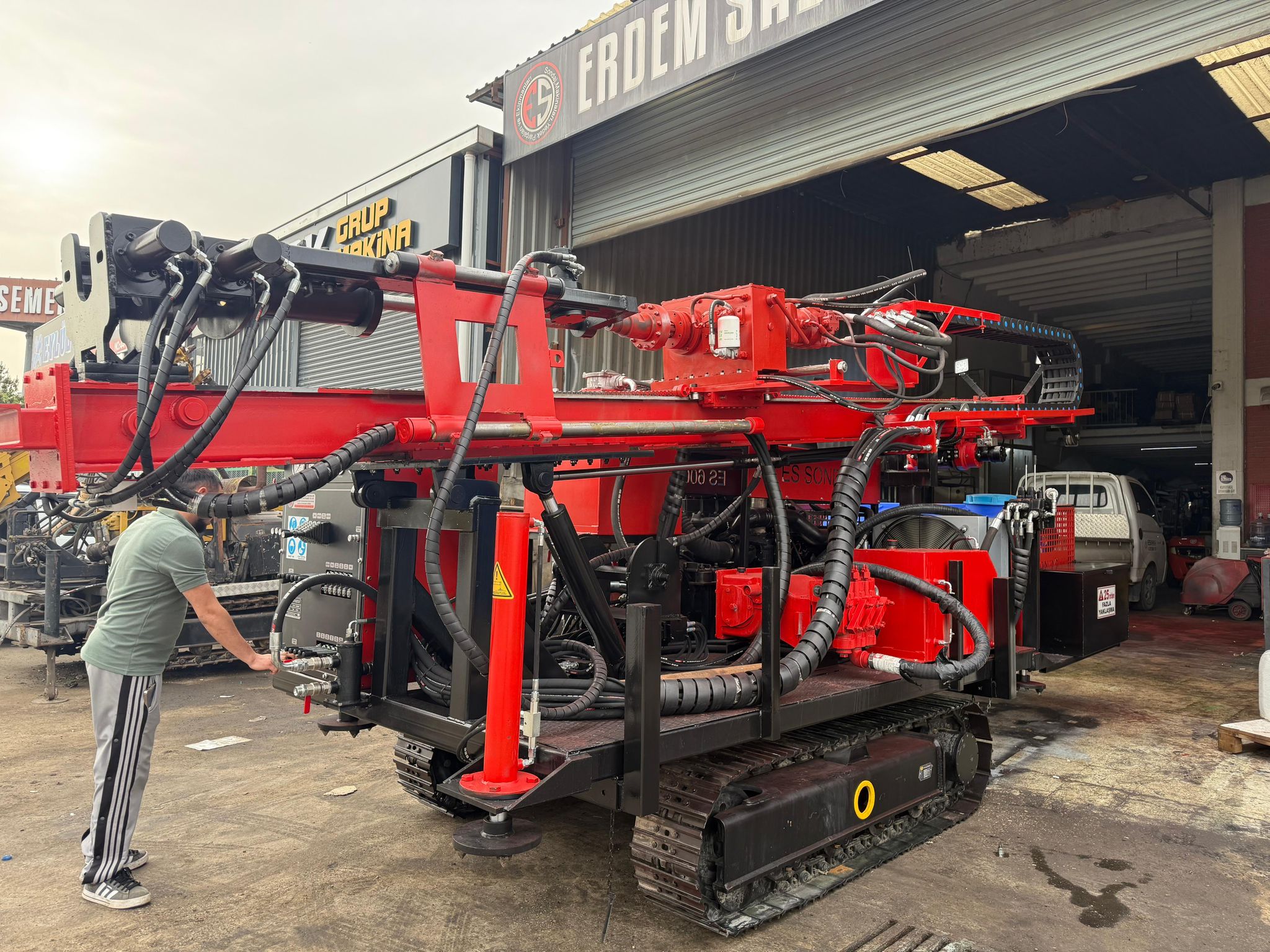

ES600yeraltı galerilerinde ve yüzeyde karot almak ve sondaj yapmak için üretilmiş hidrolik delicidir. Değişik şaseler üzerine monte edilebilir; örneğin kızak üzerine, üç tekerlekli çekici üzerine, dar veya geniş palet üzerine. Değişik kızak boyları ihtiyacınıza göre yapılabilir. Kademesiz kontrollü hidrolik motoru sayesinde dönüş hızı dakikada 50 devirden 1400 devire kadar ayarlanabilir. Elektrik motorlu veya dizel motorlu çeşitleri mevcuttur. Morset kenara açılarak kuyu temizleme ve enjeksiyon işleri kolaylıkla yapılır. ES600tijleri tutmak için otomatik morset ve tij tutucu senkronizasyon özelliğine sahiptir. Sabitleme için kızak üstüne monte edilmiş hidrolik gerdirmeler vardır. ES600, opsiyonel aksesuarları da mevcuttur; örneğin daha geniş wireline tamburu, kedi başı veya çift hızlı hidrolik su pompası.
Teknik Özellikler
| Kapasite
Capacity |
AW | BW | NW | HW |
|---|---|---|---|---|
| 650 m | 500 m | 350 m | 150 m | |
| Wireline | Kapasite | Capacity | 6mm Halat ile 300m - 2200m Arası
between 300 m - 2200 m with 6mm rope |
|
|
Kule ve Kızak Sistemi
Tower and Slide System |
Besleme Uzunluğu | Feeding Length | 3300 mm / 18000 mm / 850 mm | |
| Besleme Hızı | Feed Speed | 0,5 m/s – 1 m/s | ||
| Besleme ve Çekme Kuvveti | Feed and Pull Force | 64 kN | ||
| Delme Açısı | Drilling Angle | 0° – 90° | ||
|
Güç Ünitesi
Power Unit |
Marka | Brand | Deutz & Qamok | |
| Model | Model | BF913C | ||
| Silindir Sayısı | Number of Cylinders | 6 | ||
| Güç | Power | 170 kW / 220 Hp | ||
| Devir | Cycle | 2.300 rpm | ||
| Motor Tipi | Engine Type | Dizel / Elektrikli Electrical | ||
| Yakıt Tankı | Fuel Tank | 100 lt | ||
|
Hidrolik Sistem
Hydraulic System |
Soğutucu | Cooling | Hava / Air | |
| Birinci Pompa | First Pump | 280 bar – 220 lt/min / 280 bar – 190 lt/min | ||
| İkinci Pompa | Second Pump | 200 bar – 45 lt/min | ||
| Üçüncü Pompa | Third Pump | 160 bar – 19 lt/min / 160 bar – 6 lt/min | ||
| Yağ Tankı | Oil tank | 235 lt | ||
| Hidrolik Yağ Soğutucu | Hydraulic Oil Cooling | Hava ve Su / Air and Water | ||
|
Morset Ünitesi
Spindle Unit |
Hız | Speed | 50 rpm – 1400 rpm | |
| Tork | Torque | 2420 Nm | ||
|
Alt Çene
Rod Holder Jaw |
Tip | Type | Hidrolik Açma-Kapama / Hydraulic on-off | |
| Maksimum İç Çap | Max Inside Diameter | 114 mm | ||
| Tutma Kapasitesi | Holding Capacity | 150 kN | ||
|
Çamur Pompası
Mud Pump |
Tip | Type | Triplex | |
| Maksimum Debi | Flow Max | 135 lt/dk | ||
| Basınç | Pressure | 70 bar | ||
|
Yere Basma Elemanları
Floor Elements |
Yürüyüş Sistemi | Walking System | Kızaklı, Tekerlekli, Kamyon Üstü, Paletli
Skid, Wheeled, Truck mounted, Crawled |
|
| Tutma Kapasitesi | Holding Capacity | 4 Adet Hidrolik Kaldıraç / 4 Hydraulic Lifters | ||
|
Makine Ölçüleri ve Ağırlığı
Machine Sizes and Weight |
Uzunluk | Length | 3700 mm – 146 in | |
| Genişlik | Width | 1480 mm – 58 in | ||
| Yükseklik | Height | 1710 mm – 67 in | ||
| Ağırlık | Weight | 3550 kg | ||
| Tırmanma Açısı | Climb Angle | 36 |
