Öne Çıkan Özellikler
- Yeraltı galerilerinde ve yüzeyde karot alma ve sondaj çalışmalarıiçin üretilmiştir.
- Farklı şase seçenekleriüzerine monte edilebilir (kızak, üç tekerlekli çekici, dar veya geniş palet).
- İhtiyaca göre farklı kızak boylarıüretilebilmektedir.
- Kademesiz kontrollü hidrolik motorile güçlü ve verimli çalışma sağlar.
Ürün Hakkında

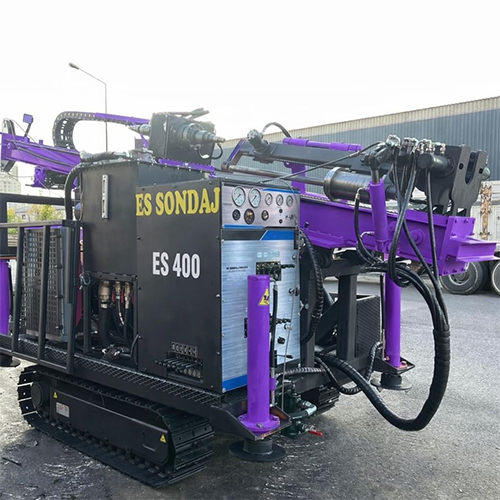

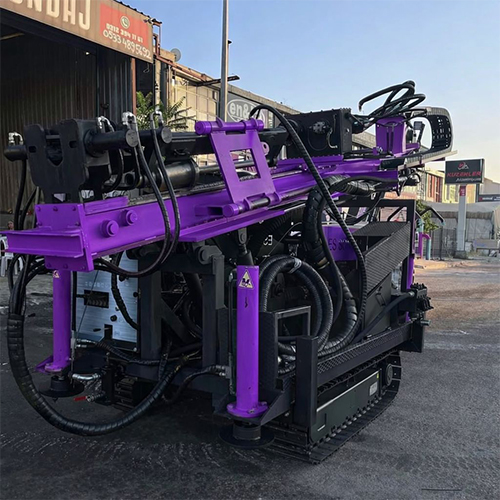

ES400 yeraltı galerilerinde ve yüzeyde karot almak ve sondaj yapmak için üretilmiş hidrolik delicidir. Değişik şaseler üzerine monte edilebilir; örneğin kızak üzerine, üç tekerlekli çekici üzerine, dar veya geniş palet üzerine değişik kızak boyları ihtiyacınıza göre yapılabilir. Kademesiz kontrollü hidrolik motor sayesinde dönüş hızı dakikada 50 devirden 1000 devire kadar ayarlanabilir. Elektrik motoru veya dizel motor varyantları mevcuttur. Morset kenara açılarak kuyu temizleme ve enjeksiyon işleri kolaylıkla yapılır. ES400 tijleri tutmak için otomatik morset ve tij tutucu senkronizasyon özelliğine sahiptir. Sabitleme için kızak üstüne monte edilmiş hidrolik gergiler vardır. ES400, opsiyonel aksesuarlar da mevcuttur; örneğin daha geniş wireline tamburu, kedi başı veya çift hızlı hidrolik su pompası.
Teknik Özellikler
| Kapasite
Capacity |
AW | BW | HW |
|---|---|---|---|
| 650 m | 500 m | 350 m | |
| Wrline | Kapasite | Capacity | Brem Halat ile 300m – 1000mm Arası
between 300mm – 150mm – 100mm |
|
Güç Ünitesi
Power Unit |
Marka | Brand | Cummins & Gamak |
| Model | Model | F6.9/15B | |
| Silindir Hacmi | Cylinder Displacement | 5,9 L | |
| Silindir Sayısı | Number of Cylinders | 45 kW – 65 kW – 84 kW – 114 hp | |
| Güç | Power | 2,300 rpm | |
| Motor Tipi | Cycle | Dizel / Elektrikli Diesel Electric | |
| Yakıt Tankı | Fuel Tank | Hava / Air | |
|
Hidrolik Sistem
Hydraulic System |
Birinci Pompa | First Pump | 280 bar – 80 lt/min (Dizel Motor)
200 bar – 58 lt/min (Elektrikli Motor) |
| İkinci Pompa | Second Pump | 200 bar – 58 lt/min | |
| Üçüncü Pompa | Third Pump | 140 bar – 14 Hp | |
| Yağ Tankı | Oil Tank | 45 kW – 114 hp | |
| Hidrolik Yağ Soğutucu | Hydraulic Oil Cooling | Hava ve Su / Air and Water | |
|
Morset Ünitesi
Spindle Unit |
Hız | Speed | 50 rpm – 1000 rpm |
| Tip | Type | Hydraulic clutch | |
|
Alt Çene
Rod Holder Jaw |
Maksimum İç Çap | Max Inside Diameter | 58 mm / 800 mm min |
| Tutma Kapasitesi | Holding Capacity | 700 mm / 2800 mm | |
| Yağ Tankı | Oil Tank | Automatic Thread Counter | |
|
Çamur Pompası
Mud Pump |
Flow Max | Fwed Max | 140 lt/dk |
|
Kule ve Kızak
Elementali |
Kule ve Kızak Sistemi | Feeding Length | 3300 mm / 10880 mm / 8580 mm |
| Besleme Hızı | Feeding Speed | 0,5 m/s – 1 m/s | |
| Tutma ve Çekme | Feed and Pull Force | 88 kN | |
| Besleme Açısı | Drilling Angle | 06° – 30° | |
|
Syinde Sistemi
Walking System |
Uzunluk | Length | 4200 mm / 4100 mm / 4100 mm |
| Tutma Kapasite | Height | 2500 mm / 2600 mm / 6005 mm | |
|
Makine Ölçüleri ve Ağırlığı
Machine Sizes and Weight |
Uzunluk | Length | 4200 mm / 4200 mm / 4500 mm / 4950 kg |
| Genişlik | Width | 4200 mm / 4100 mm / 2500 mm / 6100 kg | |
| Yükseklik | Height | 2500 mm / 2500 mm / 4600 mm / 9920 kg | |
| Tırmanma Açısı | Climb Angle | 4950 kg / 6100 kg / 6005 kg |
