Öne Çıkan Özellikler
- Yeraltı galerilerinde ve yüzeyde karot alma ve sondaj çalışmalarıiçin üretilmiştir.
- Farklı şase seçenekleriüzerine monte edilebilir (kızak, üç tekerlekli çekici, dar veya geniş palet).
- İhtiyaca göre farklı kızak boylarıüretilebilmektedir.
- Kademesiz kontrollü hidrolik motorile güçlü ve verimli çalışma sağlar.
Ürün Hakkında

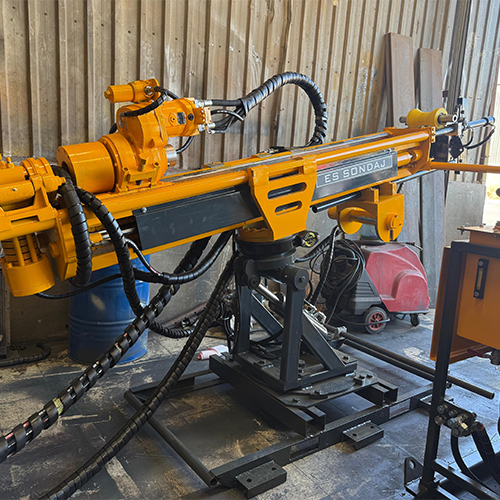

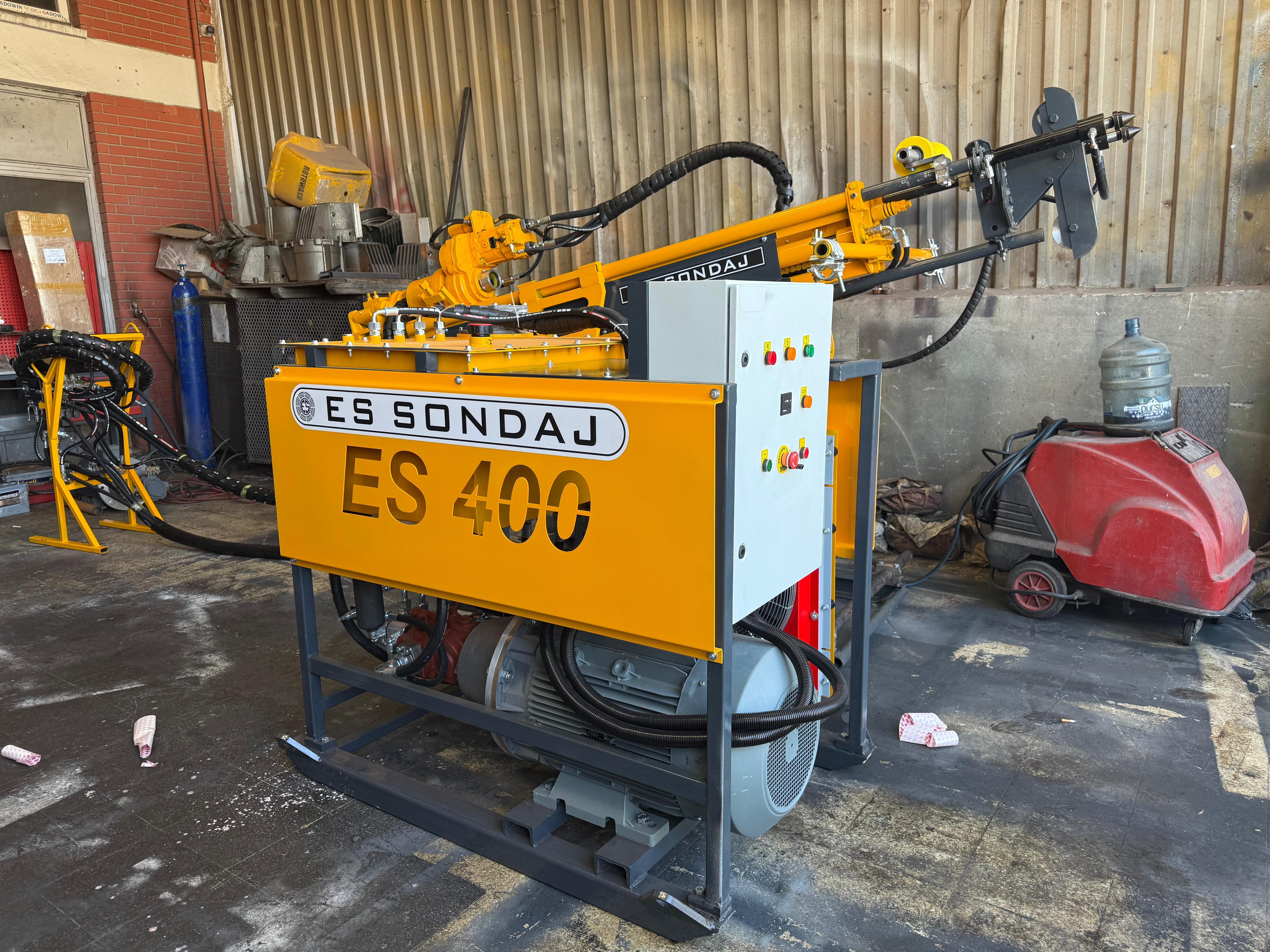

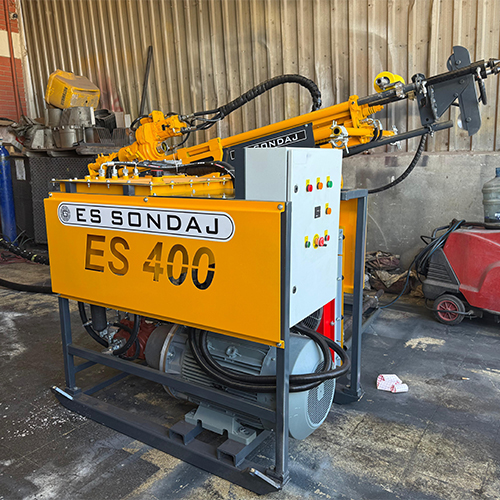

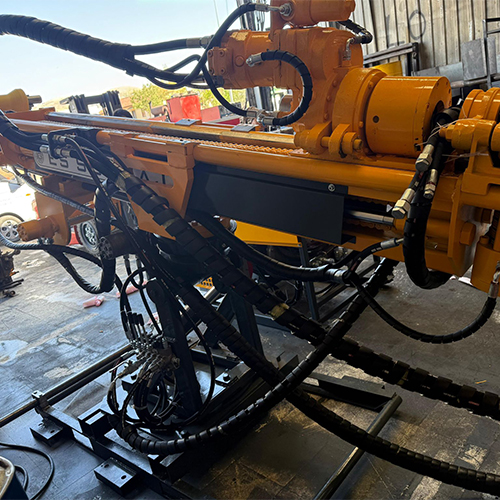

ES400 yeraltı galerilerinde ve yüzeyde karot almak ve sondaj yapmak için üretilmiş hidrolik delicidir. Değişik şaseler üzerine monte edilebilir; örneğin kızak üzerine, üç tekerlekli
çekici üzerine, dar veya geniş palet üzerine. Değişik kızak boyları ihtiyacınıza göre yapılabilir. Kademesiz kontrollü hidrolik motoru sayesinde dönüş hızı dakikada 50 devirden 1000 de
Teknik Özellikler
| Kapasite / Capacity | AW: 650 m | BW: 500 m | NW: 350 m | HW: 150 m | |
|---|---|---|---|---|---|
| Wireline | Kapasite | Capacity | 5mm Halat ile 300m - 1000m Arası
between 300m - 1000m with 5mm rope |
||
|

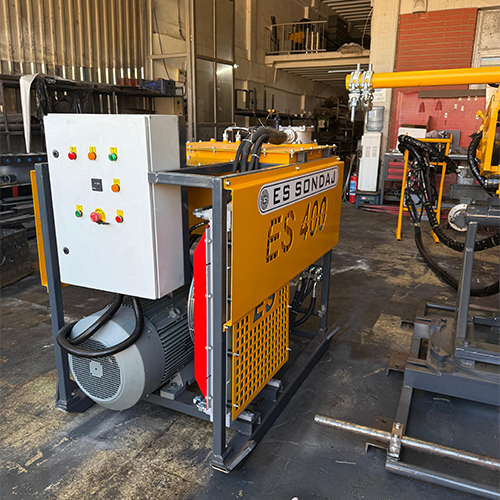

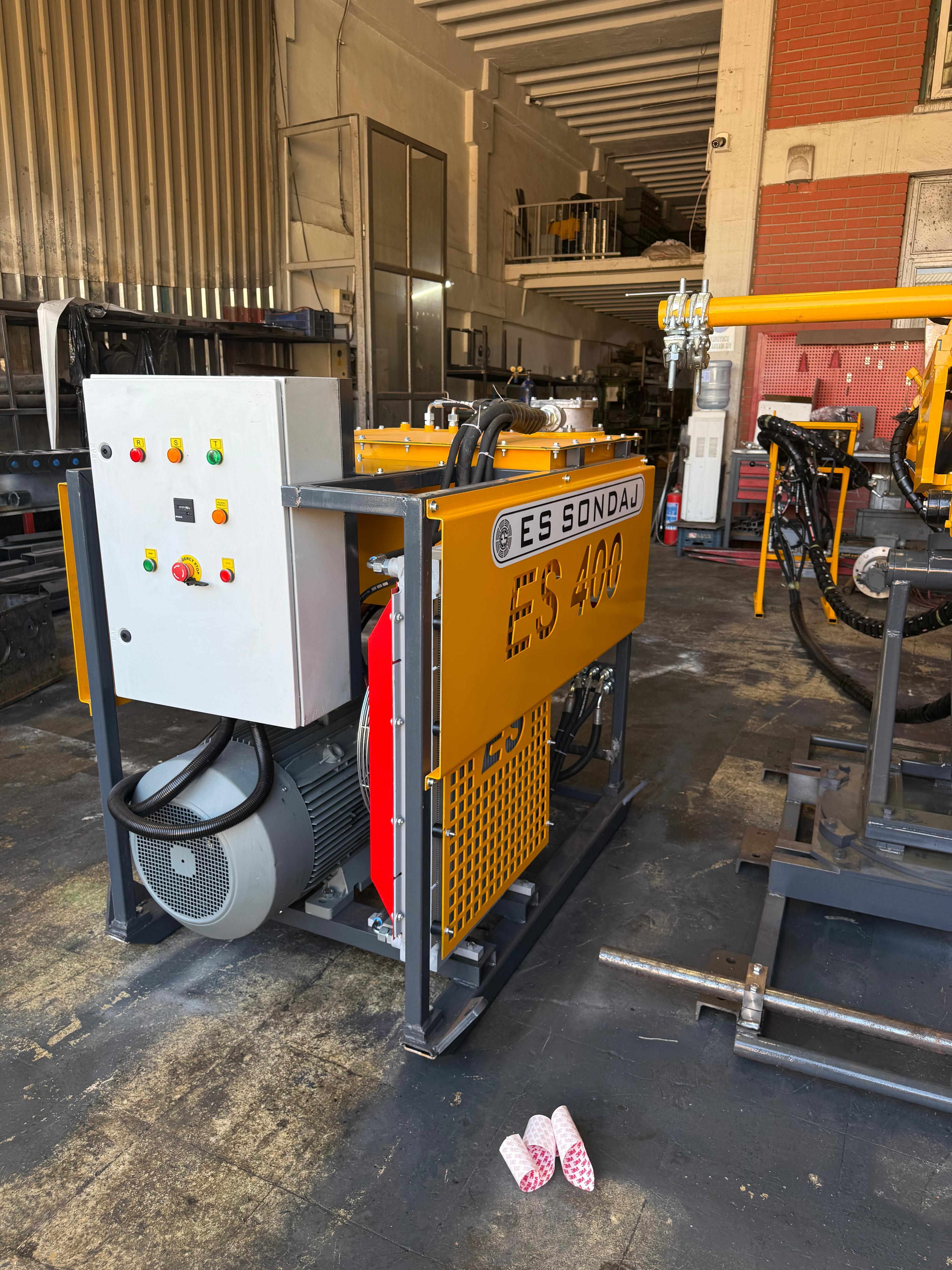

Güç Ünitesi
Power Unit |
Marka | Brand | Cummins & Gamak | ||
| Model | Model | F6L913 | |||
| Silindir Hacmi | Cylinder Displacement | 5,6 lt | |||
| Silindir Sayısı | Number of Cylinders | 6 | |||
| Güç | Power | 45 kW - 55 kW - 84 kW 114 Hp | |||
| Devir | Cycle | 2.300 rpm | |||
| Motor Tipi | Engine Type | Dizel / Elektrikli Diesel Electrical | |||
| Yakıt Tankı | Fuel Tank | 100 lt / Soğutucu: Hava (Air) | |||
|

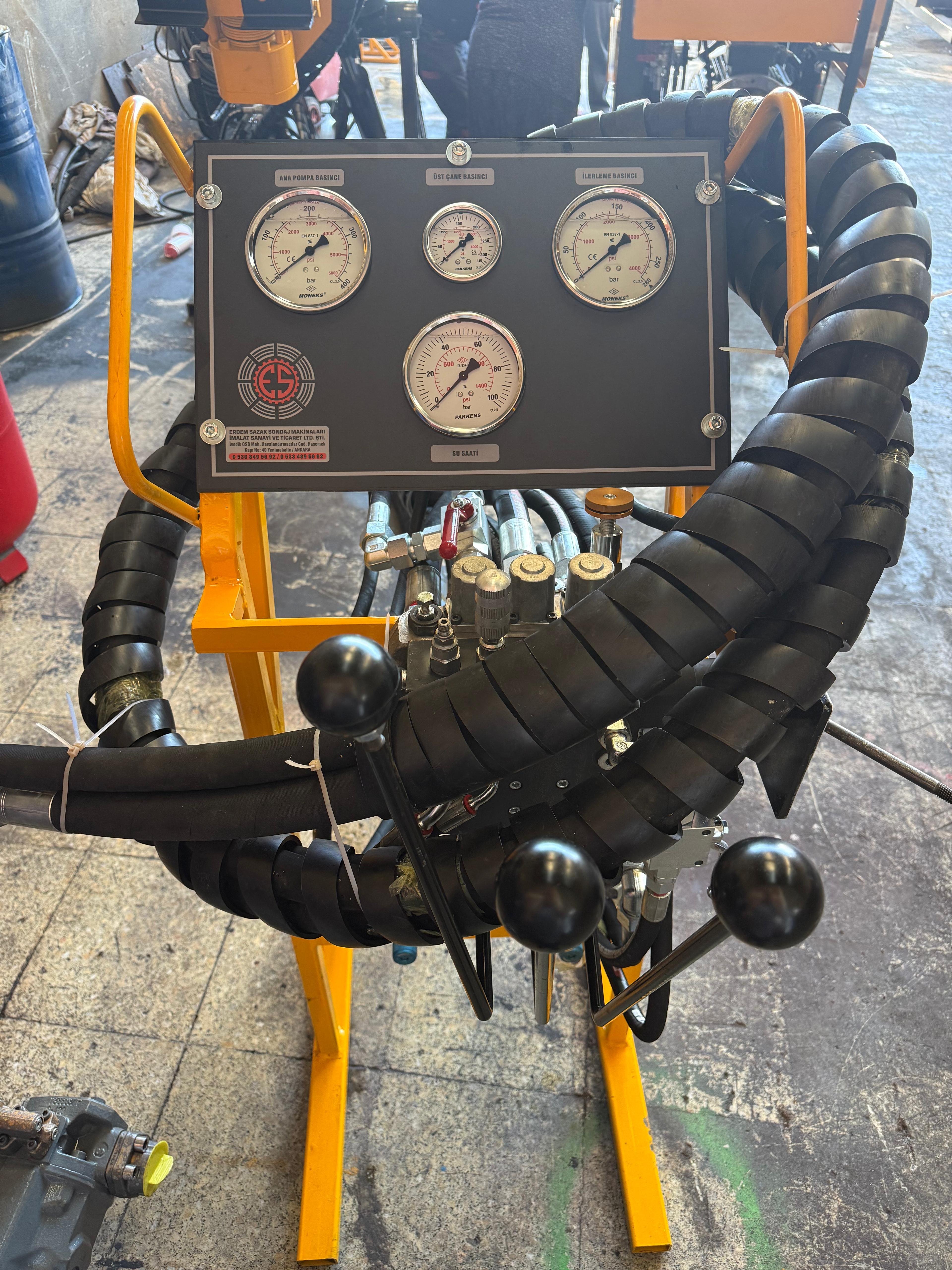

Hidrolik Sistem
Hydraulic System |
Dizel Motor | Elektrikli Motor | |||
| Birinci Pompa | First Pump | 280 bar - 80 lt/min | 280 bar - 80 lt/min | ||
| İkinci Pompa | Second Pump | 200 bar - 55 lt/min | 200 bar - 55 lt/min | ||
| Üçüncü Pompa | Third Pump | 160 bar - 6 lt/min | 160 bar - 6 lt/min | ||
| Yağ Tankı | Oil Tank | 84 kW 114 Hp | 45 kW - 55 kW | ||
|
Morset Ünitesi
Spindle Unit |
Hız | Speed | 50 rpm - 1000 rpm | ||
| Tork | Torque | 2000 Nm | |||
|
Alt Çene
Rod Holder Jaw |
Tip | Type | Hidrolik Açma-Kapama / Hydraulic on-off | ||
| Maksimum İç Çap | Max Inside Diameter | 114 mm | |||
| Tutma Kapasitesi | Holding Capacity | 23 kN | |||
|
Çamur Pompası
Mud Pump |
Tip | Type | Triplex | ||
| Maksimum Debi | Flow Max | 114 lt/dk | |||
| Basınç | Pressure | 50 bar | |||
|

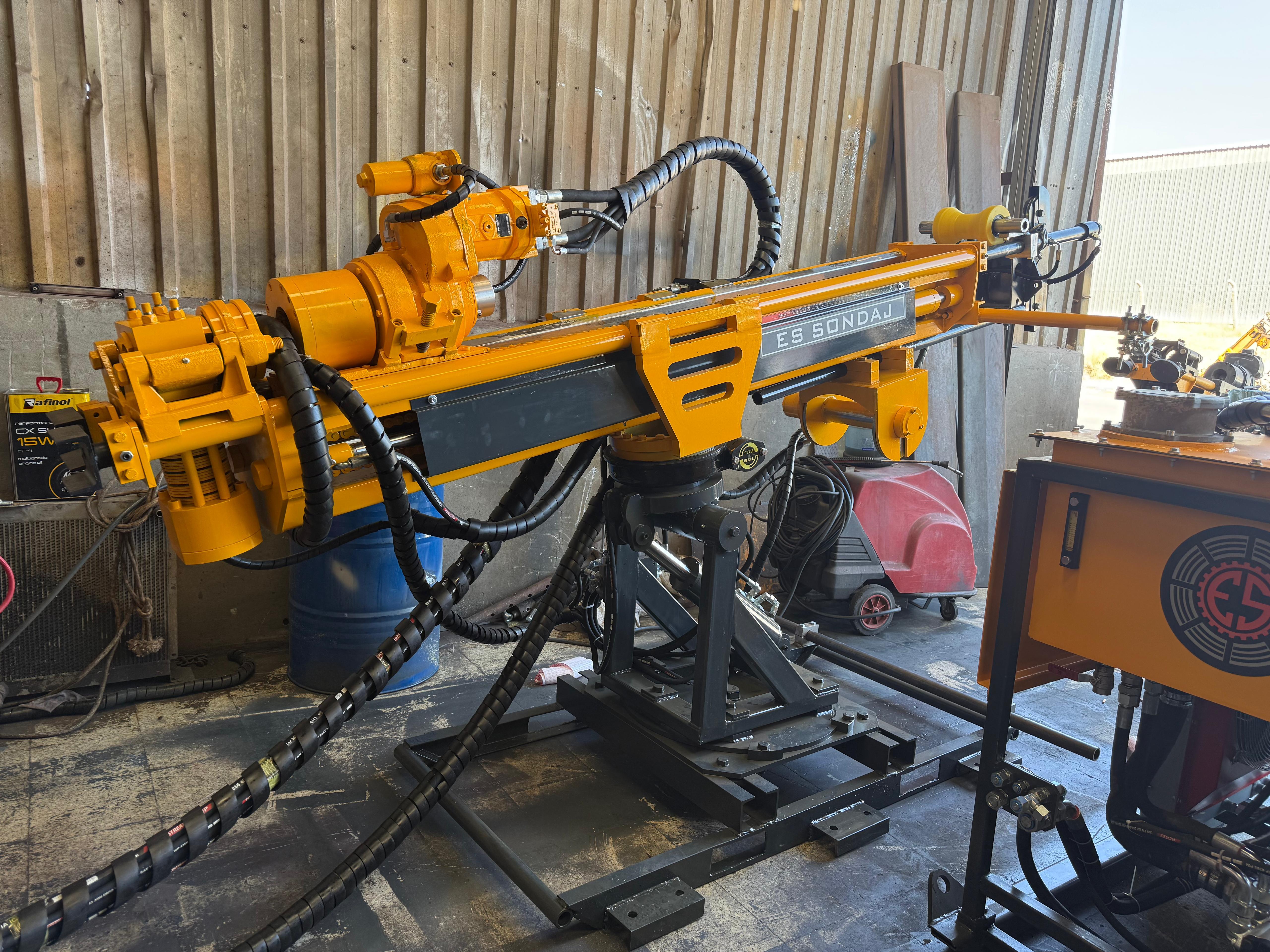

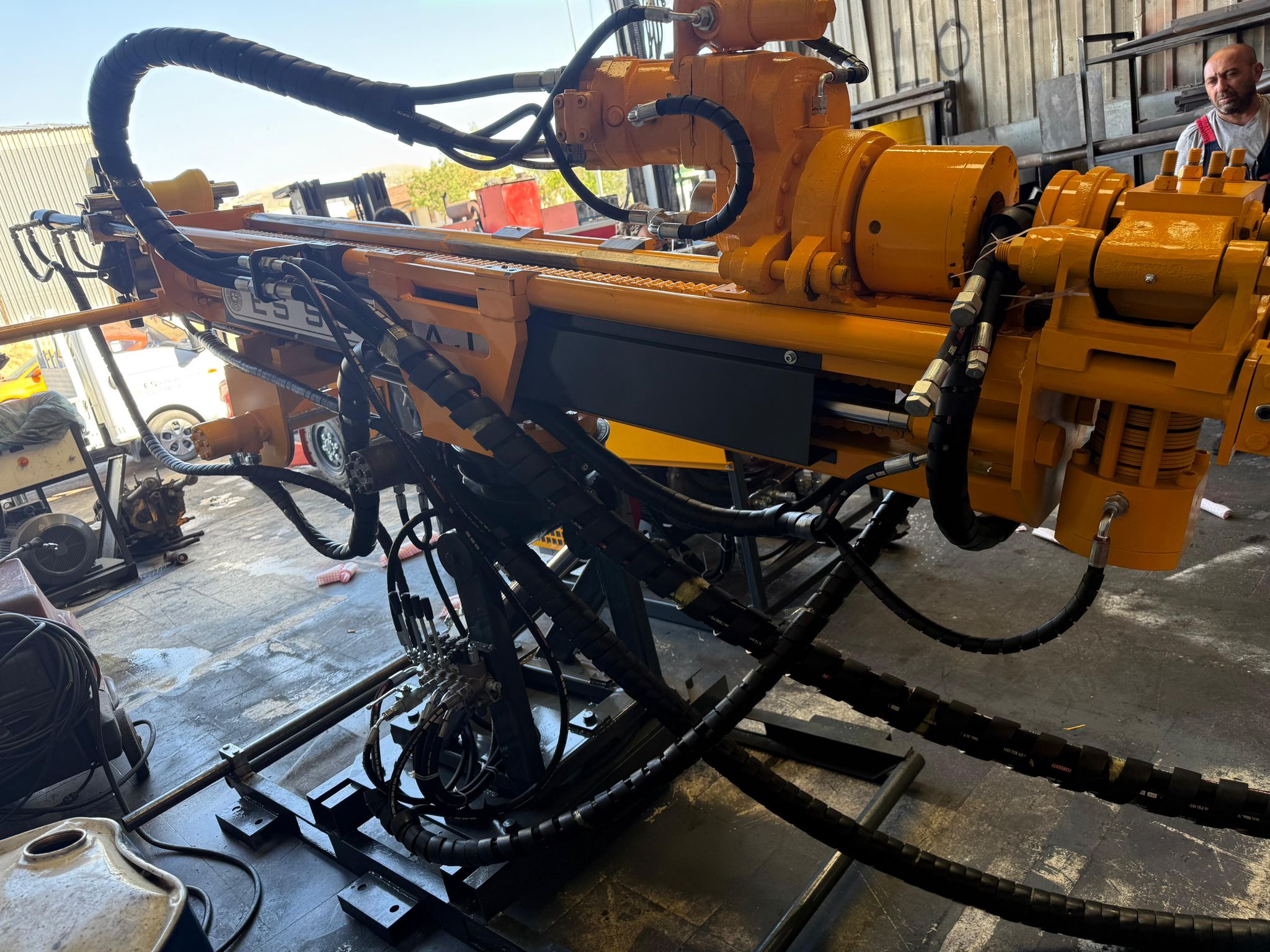

Kule ve Kızak Sistemi
Tower And Slide System |
Besleme Uzunluğu | Feeding Length | 3300mm / 1800mm / 850mm | ||
| Besleme Hızı | Feeding Speed | 0,5 m/s - 1 m/s | |||
| Besleme ve Çekme Kuvveti | Feed and Pull Force | 64 kN | |||
| Delme Açısı | Drilling Angle | 0° - 90° | |||
|
Yere Basma Elemanları
Floor Elements |
Yürüyüş Sistemi | Walking System | Kızaklı, Tekerlekli, Kamyon Üstü, Paletli | ||
| Tutma Kapasitesi | Holding Capacity | 4 Adet Hidrolik Kaldıraç (4 Hydraulic Lifters) | |||
|
Makine Ölçüleri ve Ağırlığı
Machine Sizes and Weight |
Yürüme Pozisyonu | Delme Pozisyonu | |||
| Uzunluk | Length | 4200 mm | 4170 mm | ||
| Genişlik | Width | 2000 mm | 2000 mm | ||
| Yükseklik | Height | 2400 mm | 4005 mm | ||
| Ağırlık / Tırmanma | Weight / Climb | 4500 kg | 9,920 lb / Açı: 36° | ||
