Öne Çıkan Özellikler
- Yeraltı galerilerinde ve yüzeyde karot alma ve sondaj çalışmalarıiçin üretilmiş hidrolik delicidir.
- Farklı şase seçenekleriüzerine monte edilebilir (kızak, üç tekerlekli çekici, dar veya geniş palet).
- İhtiyaca göre farklı kızak boylarıüretilebilmektedir.
- Kademesiz kontrollü hidrolik motorile güçlü ve verimli çalışma sağlar.
Ürün Hakkında

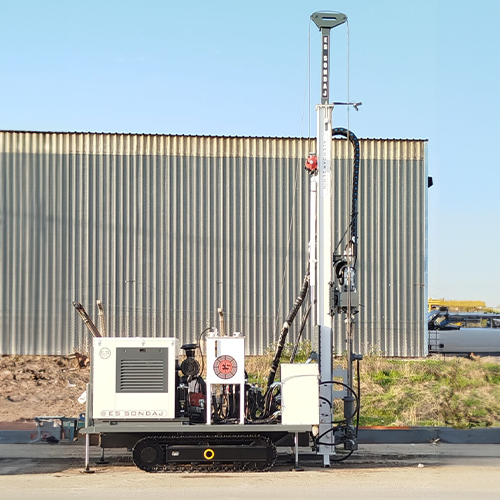

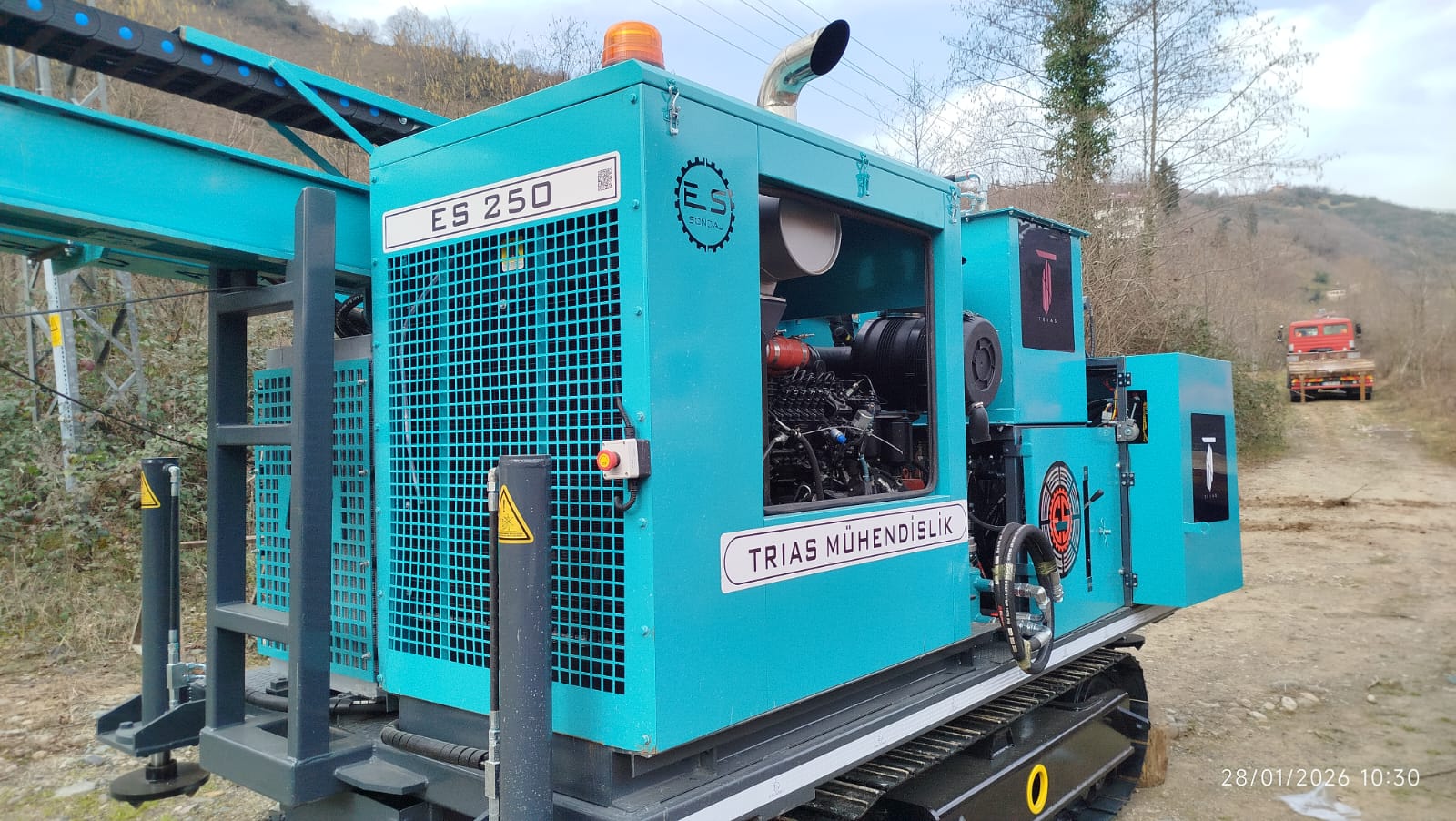

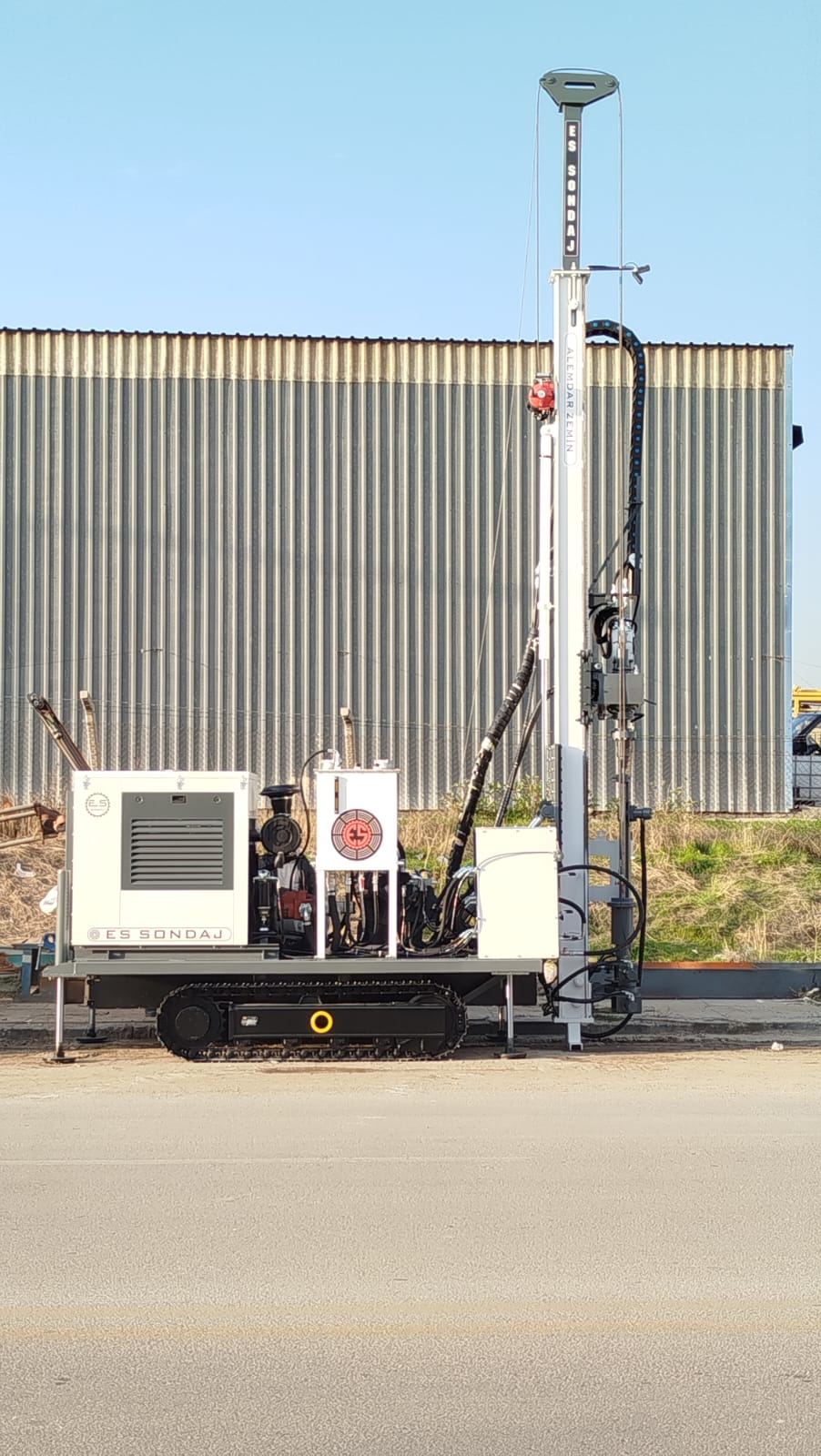

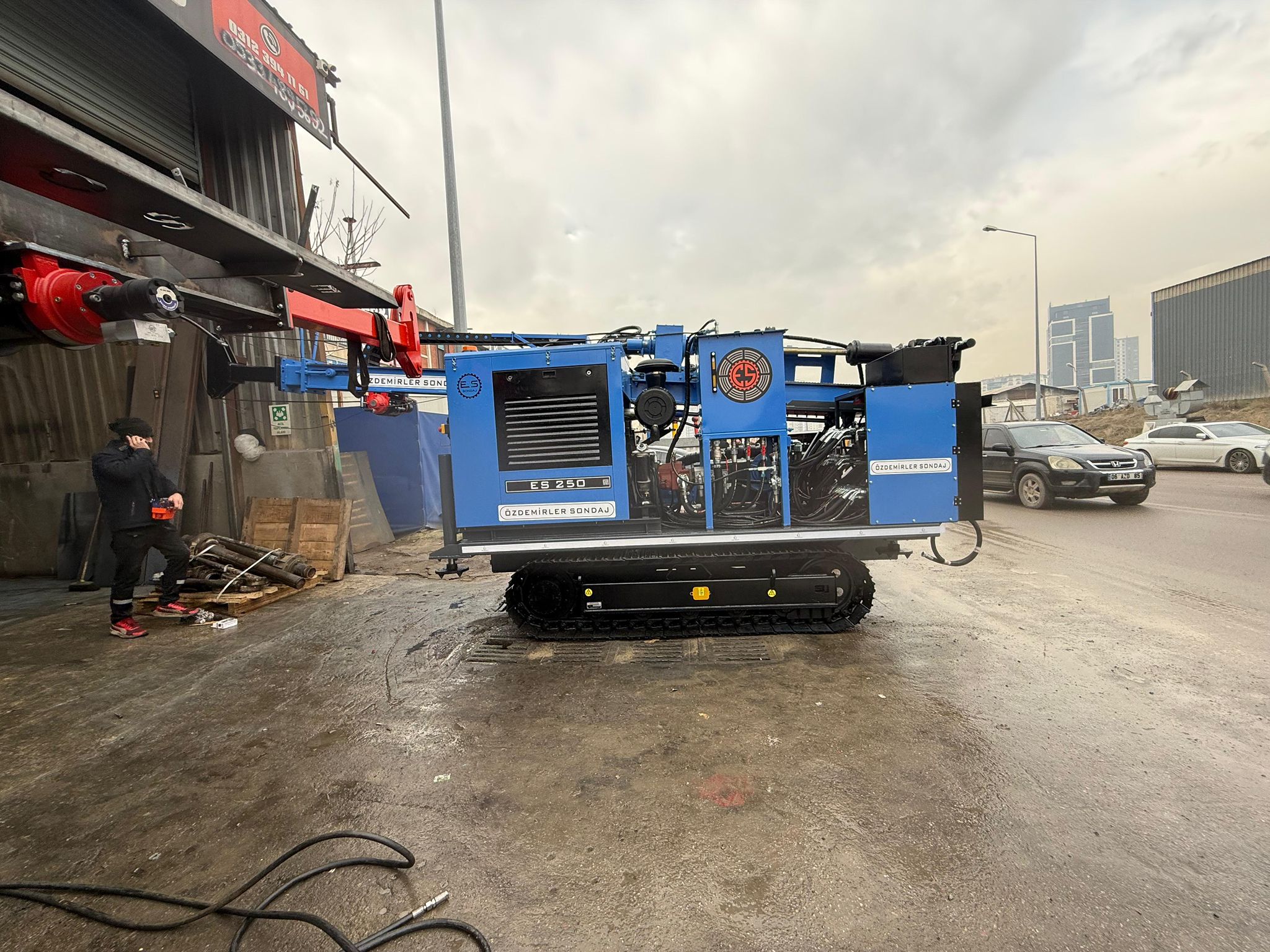

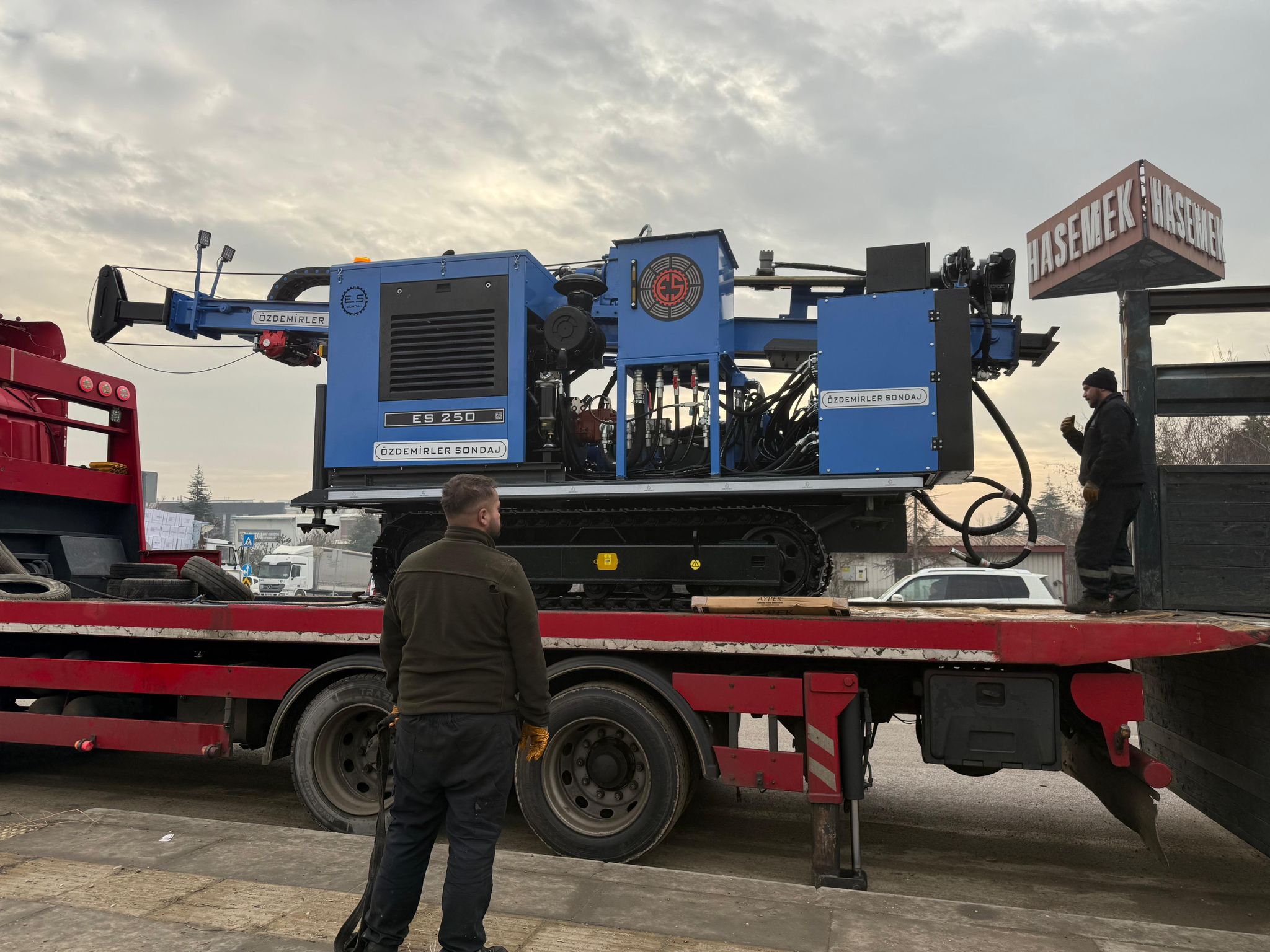

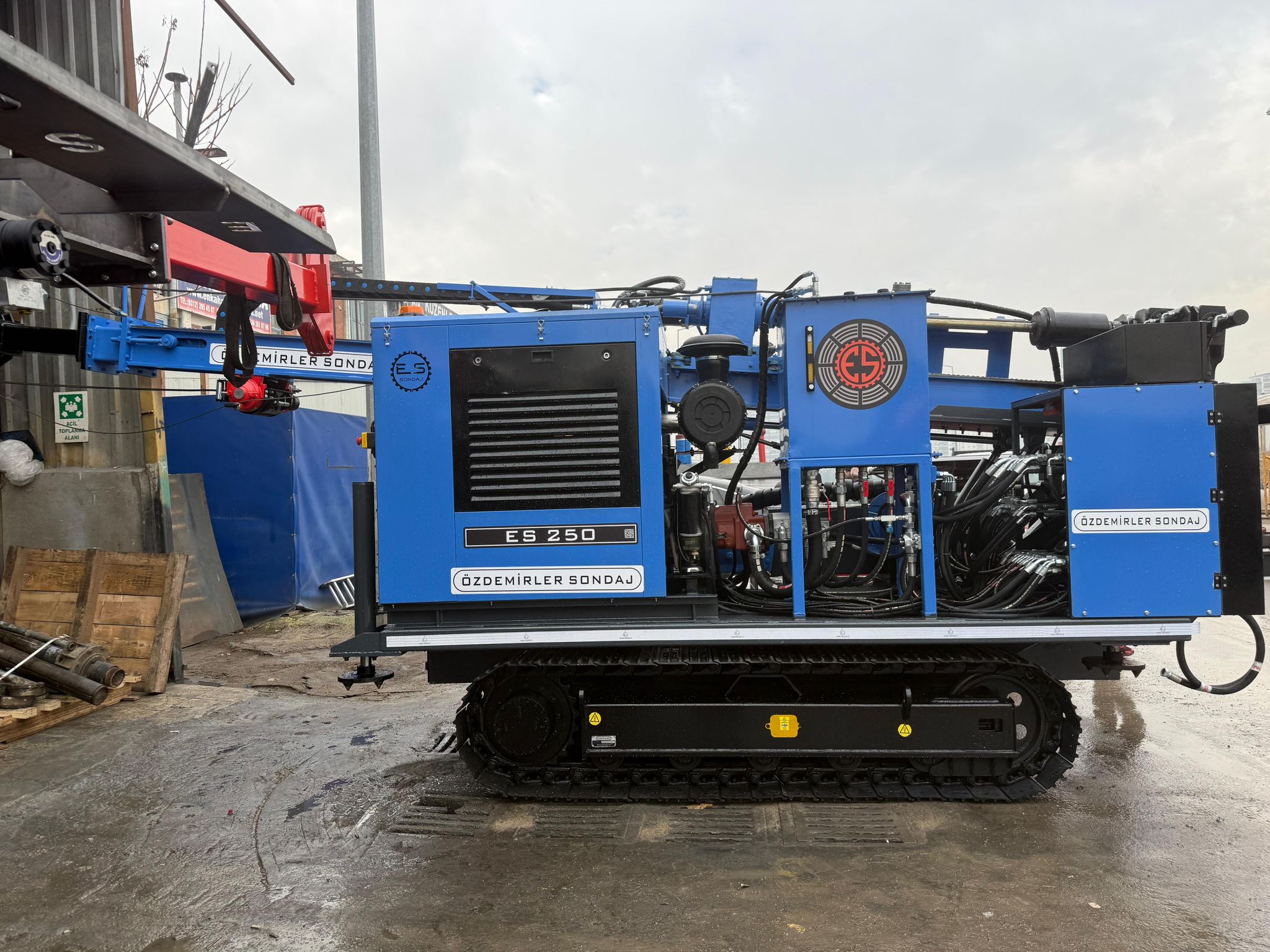

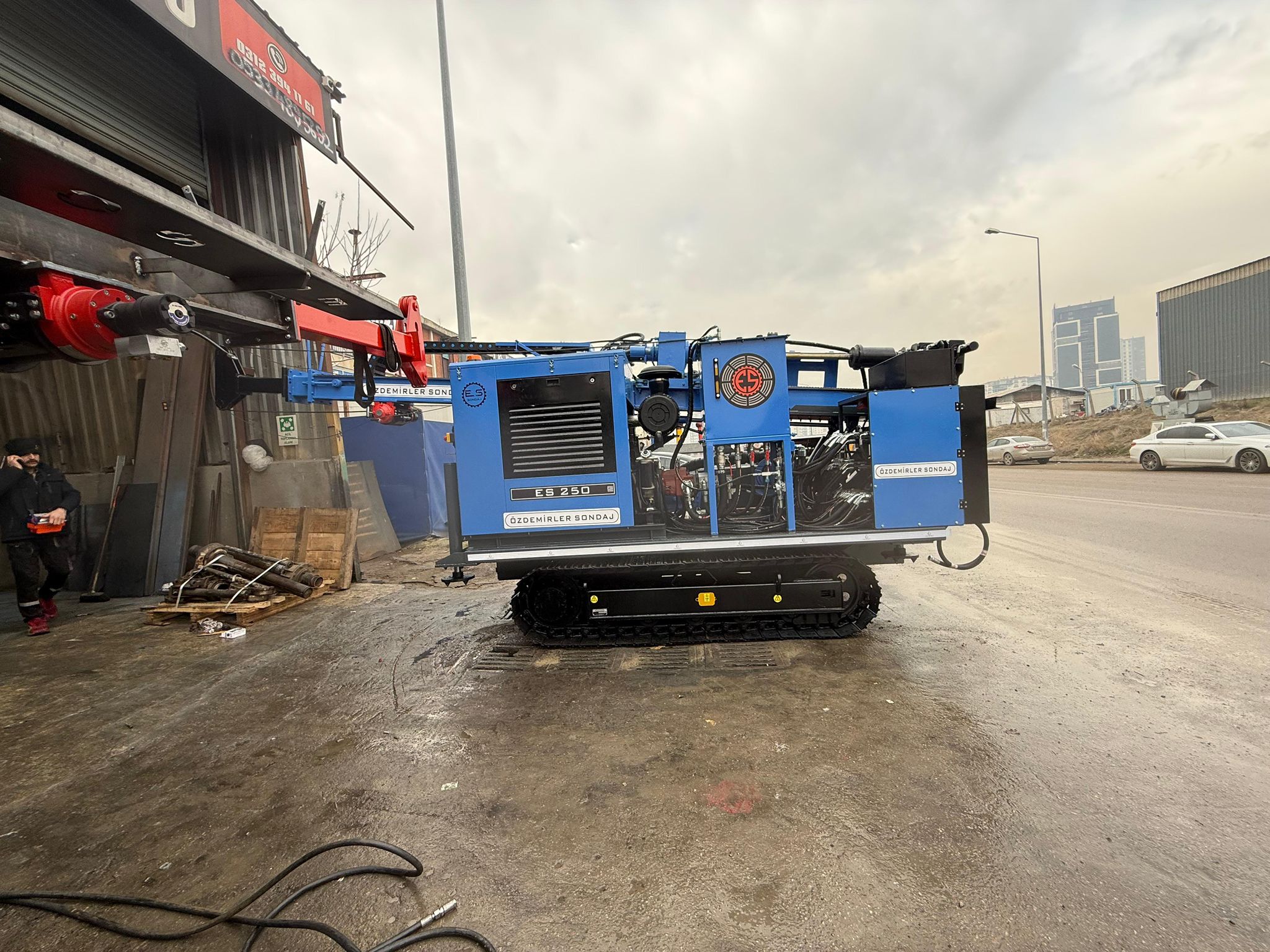

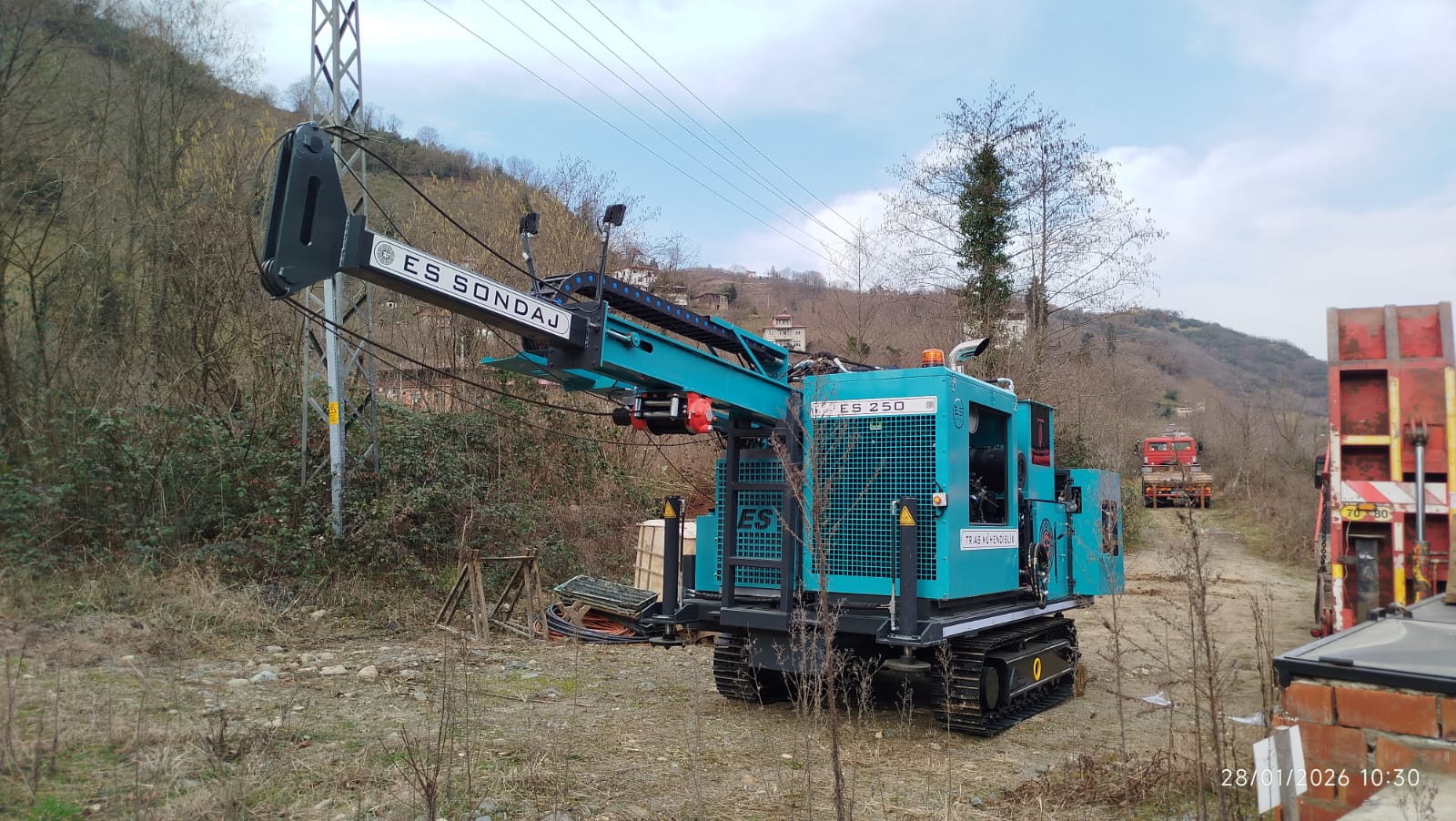

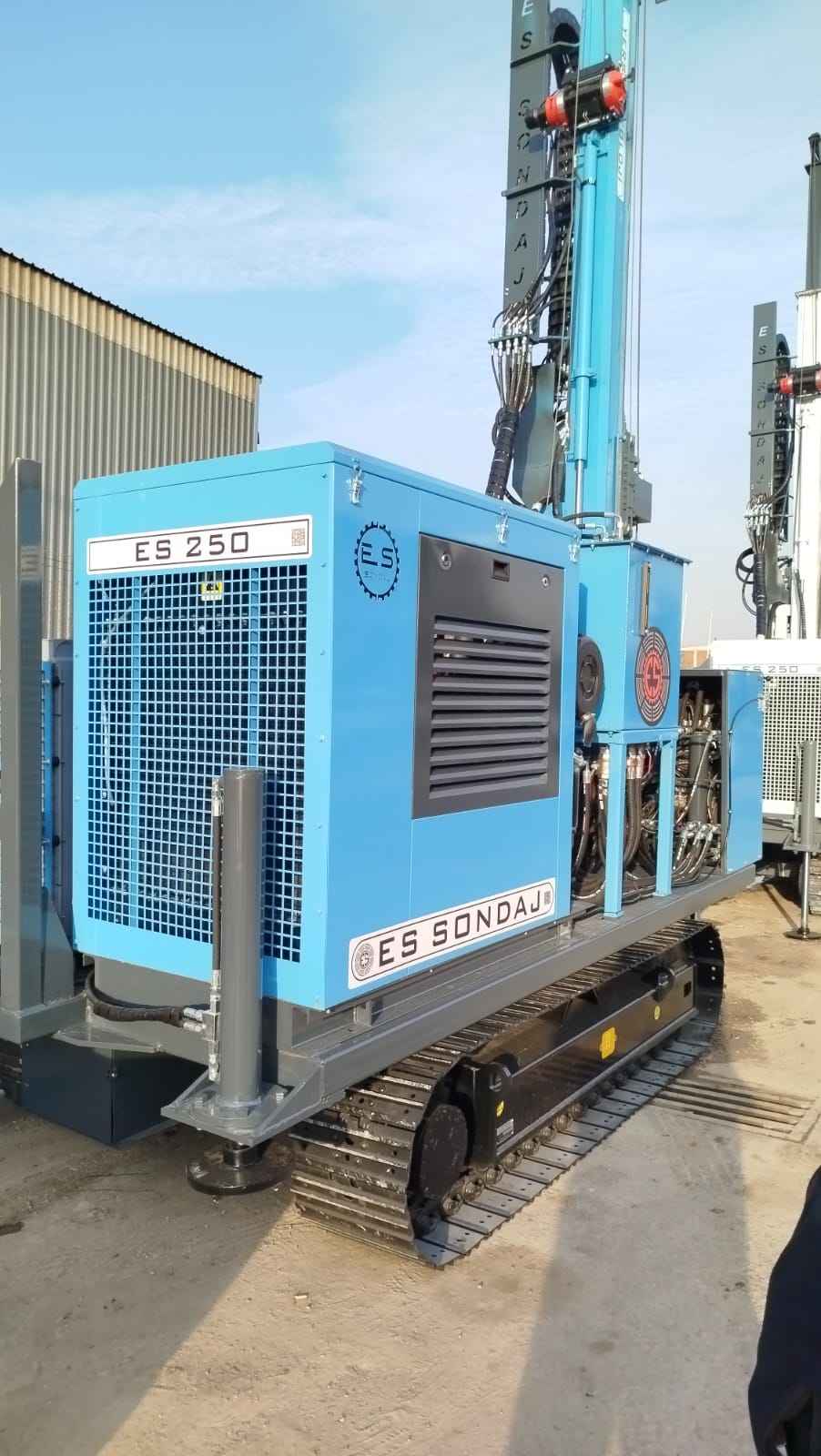

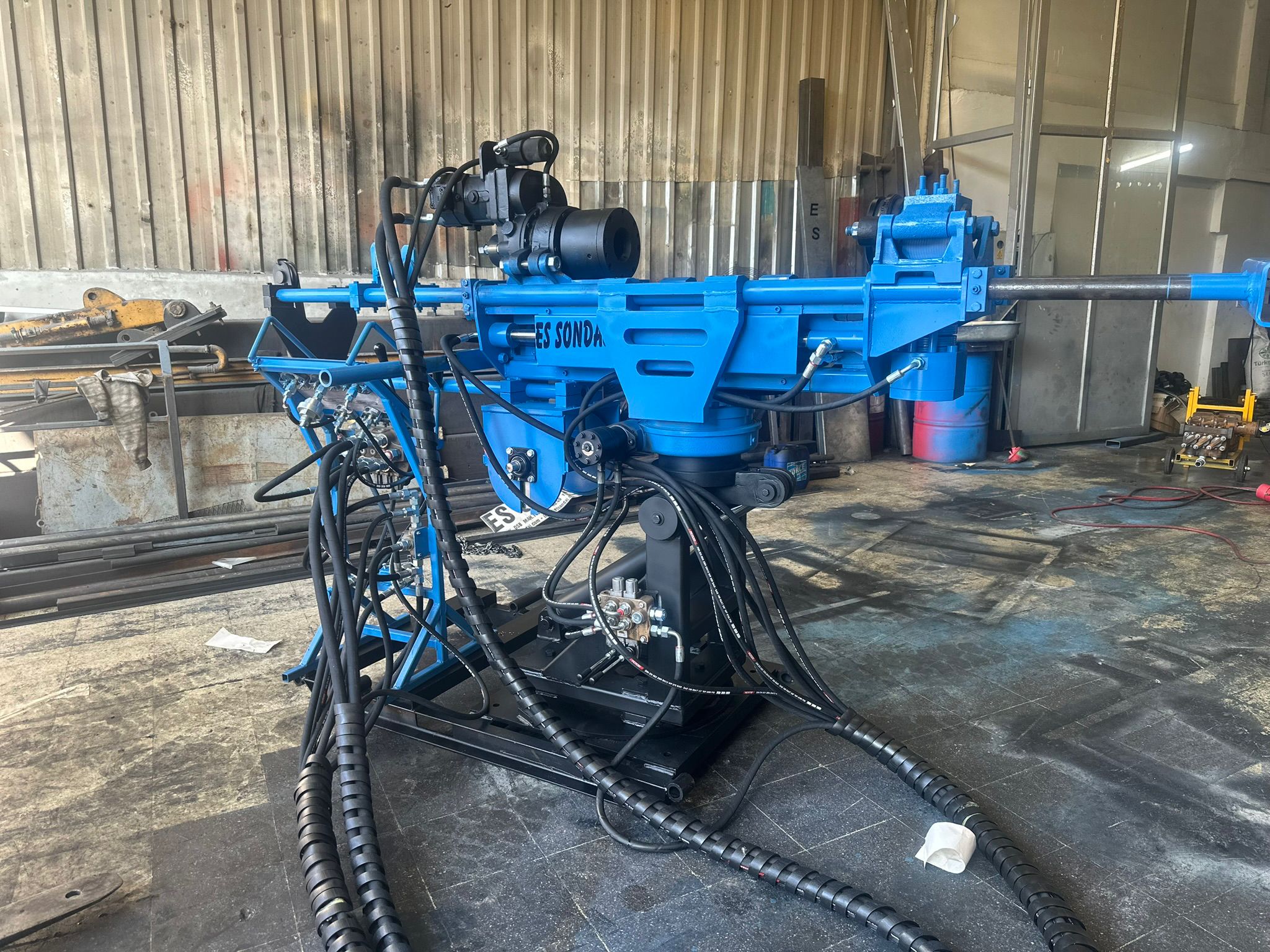

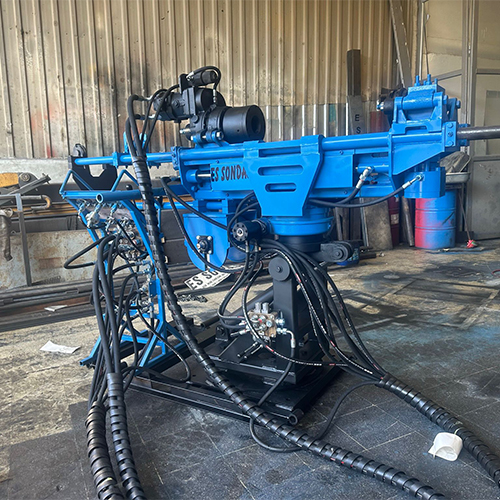

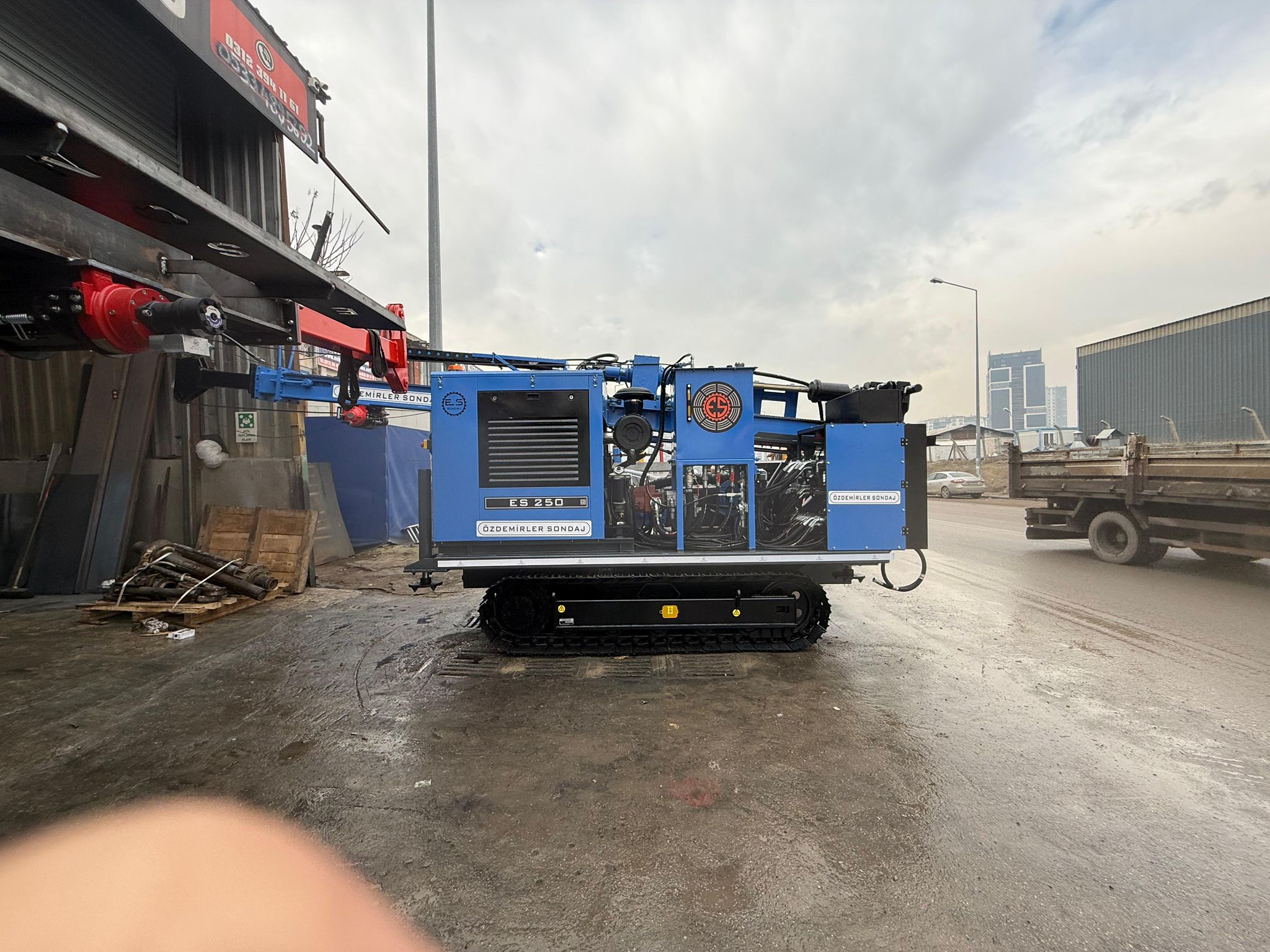

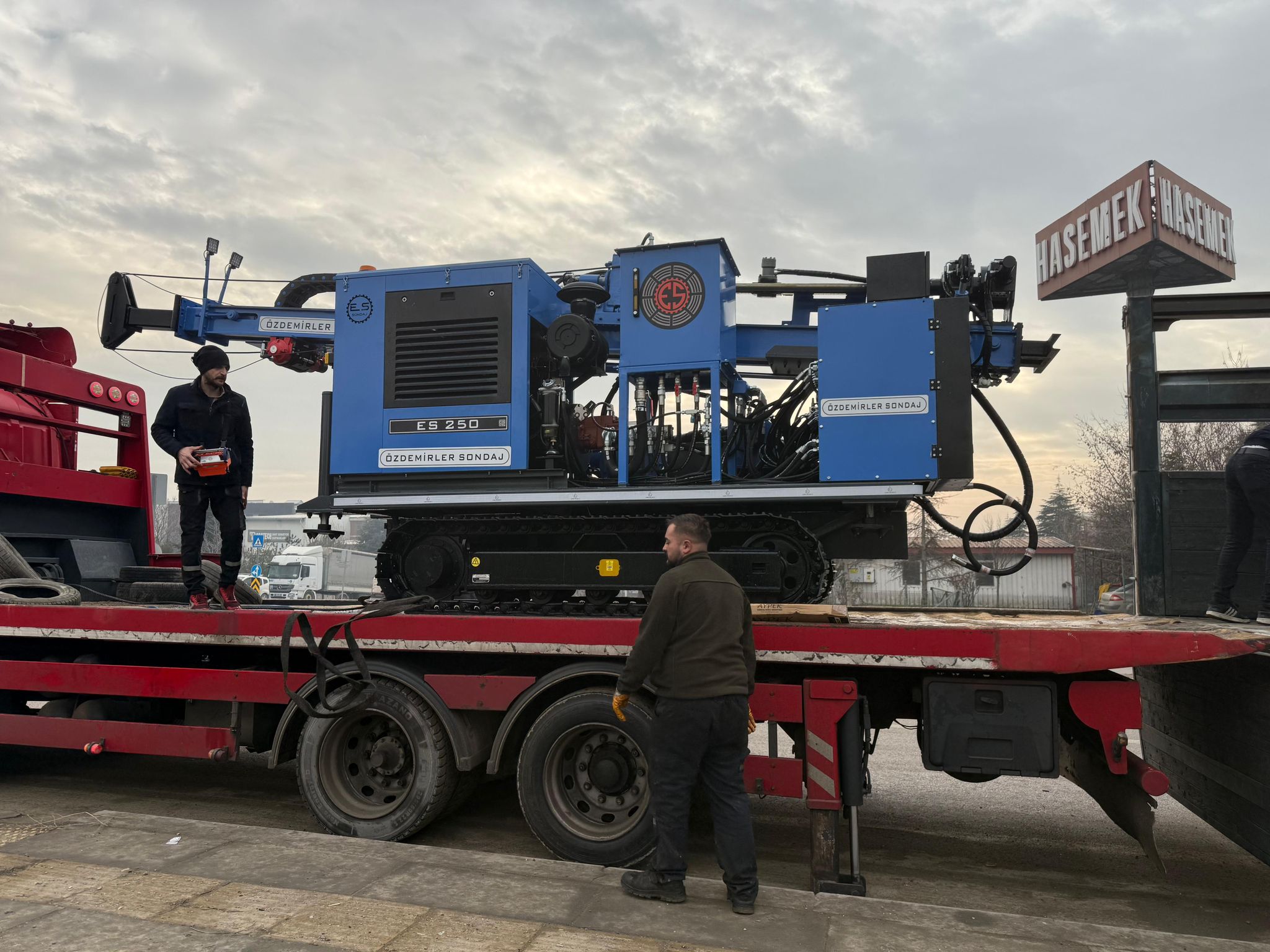

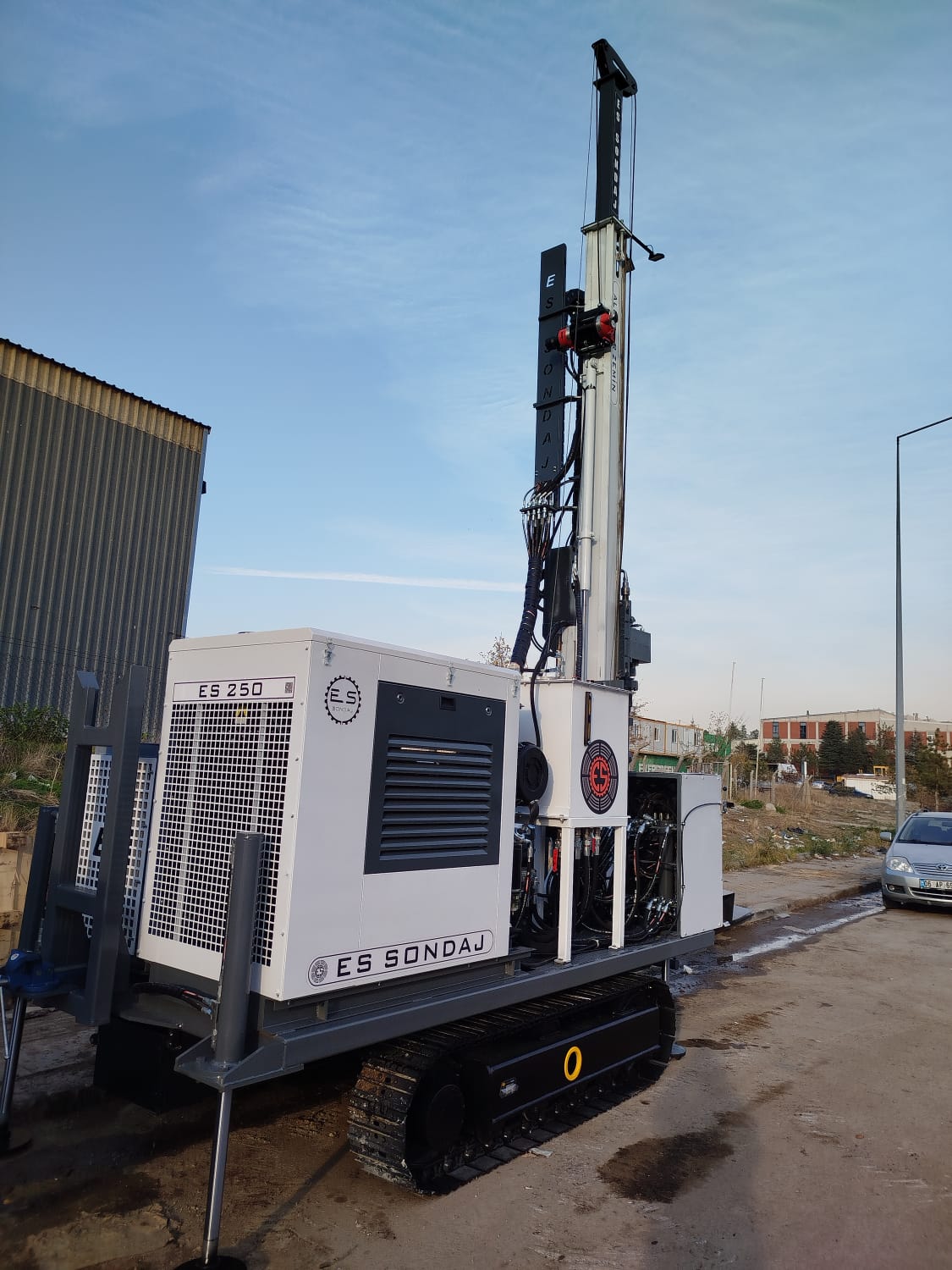

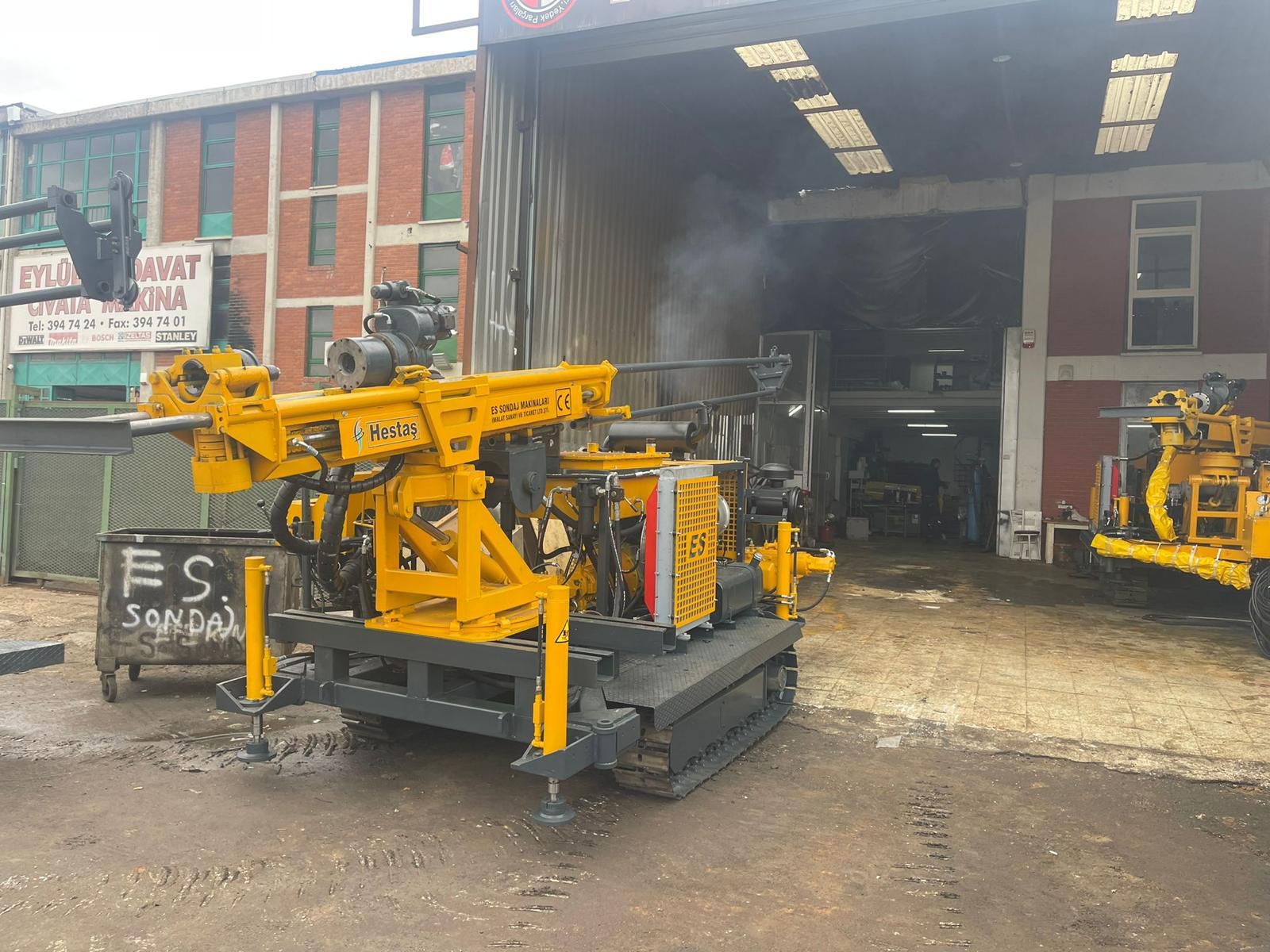

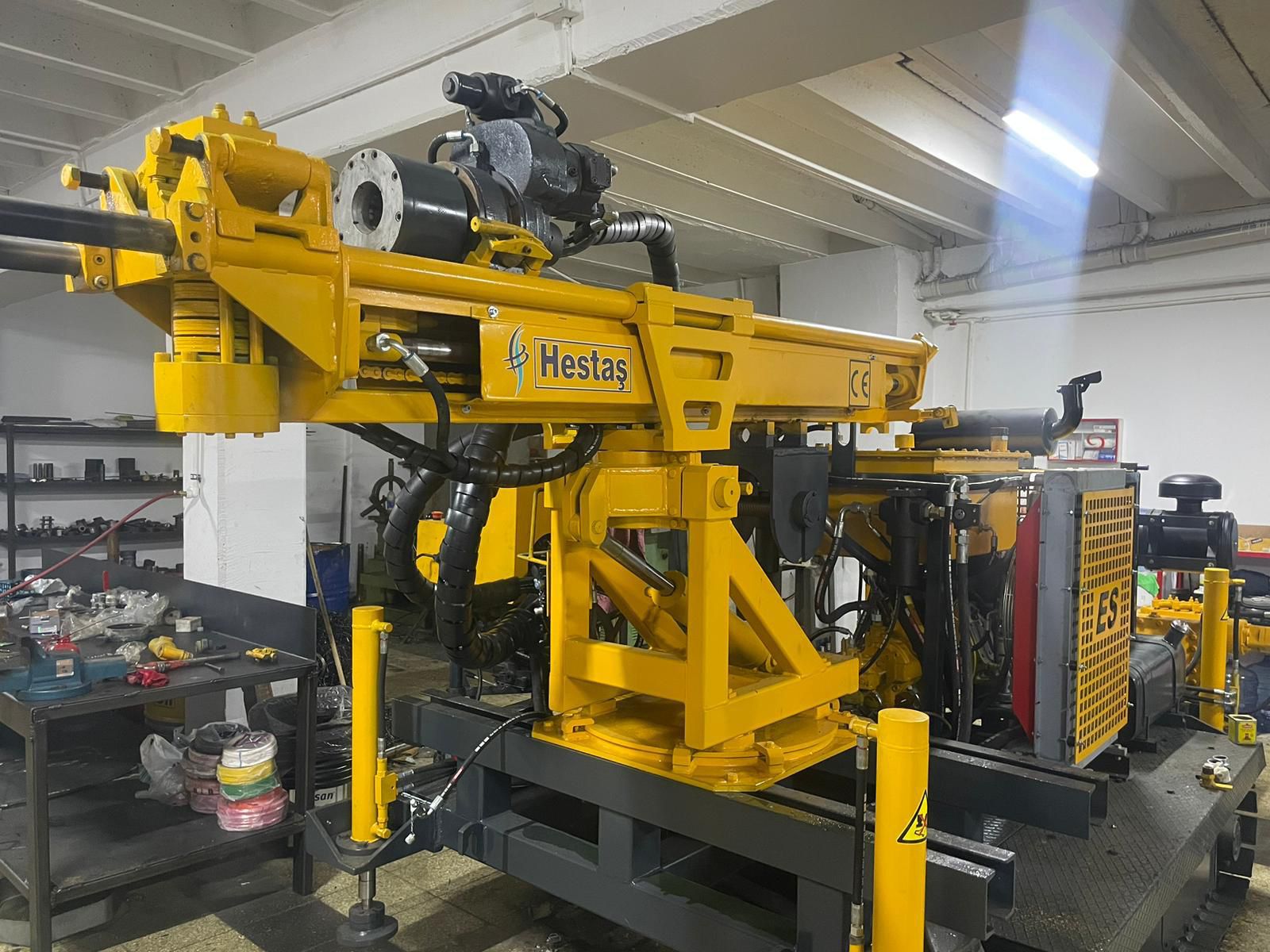

ES250, yeraltı galerilerinde ve yüzeyde karot almak ve sondaj yapmak için üretilmiş hidrolik delicidir. Değişik şaseler üzerine monte edilebilir; örneğin kızak üzerine, üç tekerlekli çekici üzerine, dar veya geniş palet üzerine. Değişik kızak boyları ihtiyacınıza göre yapılabilir. Kademesiz kontrollü hidrolik motoru sayesinde dönüş hızı dakikada 50 devirden 1400 devire kadar ayarlanabilir. Elektrik motorlu veya dizel motorlu çeşitleri mevcuttur. Morset kenara açılarak kuyu temizleme ve enjeksiyon işleri kolaylıkla yapılır. ES250tijleri tutmak için otomatik morset ve tij tutucu senkronizasyon özelliğine sahiptir. Sabitleme için kızak üstüne monte edilmiş hidrolik gerdirmeler vardır. ES250, opsiyonel aksesuarları da mevcuttur; örneğin daha geniş wireline tamburu, kedi başı veya çift hızlı hidrolik su pompası.
Teknik Özellikler
| Kapasite
Capacity |
BW | NW | HW | PW |
|---|---|---|---|---|
| 2000 m | 1450 m | 970 m | 440 m | |
| Wriline | Kapasite / Capacity | 6mm Halat ile 300m - 2200m Arası
between 300m - 2200m with 6mm rope |
||
|
Güç Ünitesi
Power Unit |
Marka / Brand | Deutz & Gamak | ||
| Model / Model | BFL913C | |||
| Silindir Sayısı / Number of Cylinders | 6 | |||
| Güç / Power | 170 kW 220 Hp | |||
| Devir / Cycle | 2.300 rpm | |||
| Motor Tipi / Engine Type | Dizel / Elektrikli - Diesel Electrical | |||
| Yakıt Tankı / Fuel Tank | 100 lt | |||
| Soğutucu / Cooling | Hava / Air | |||
|

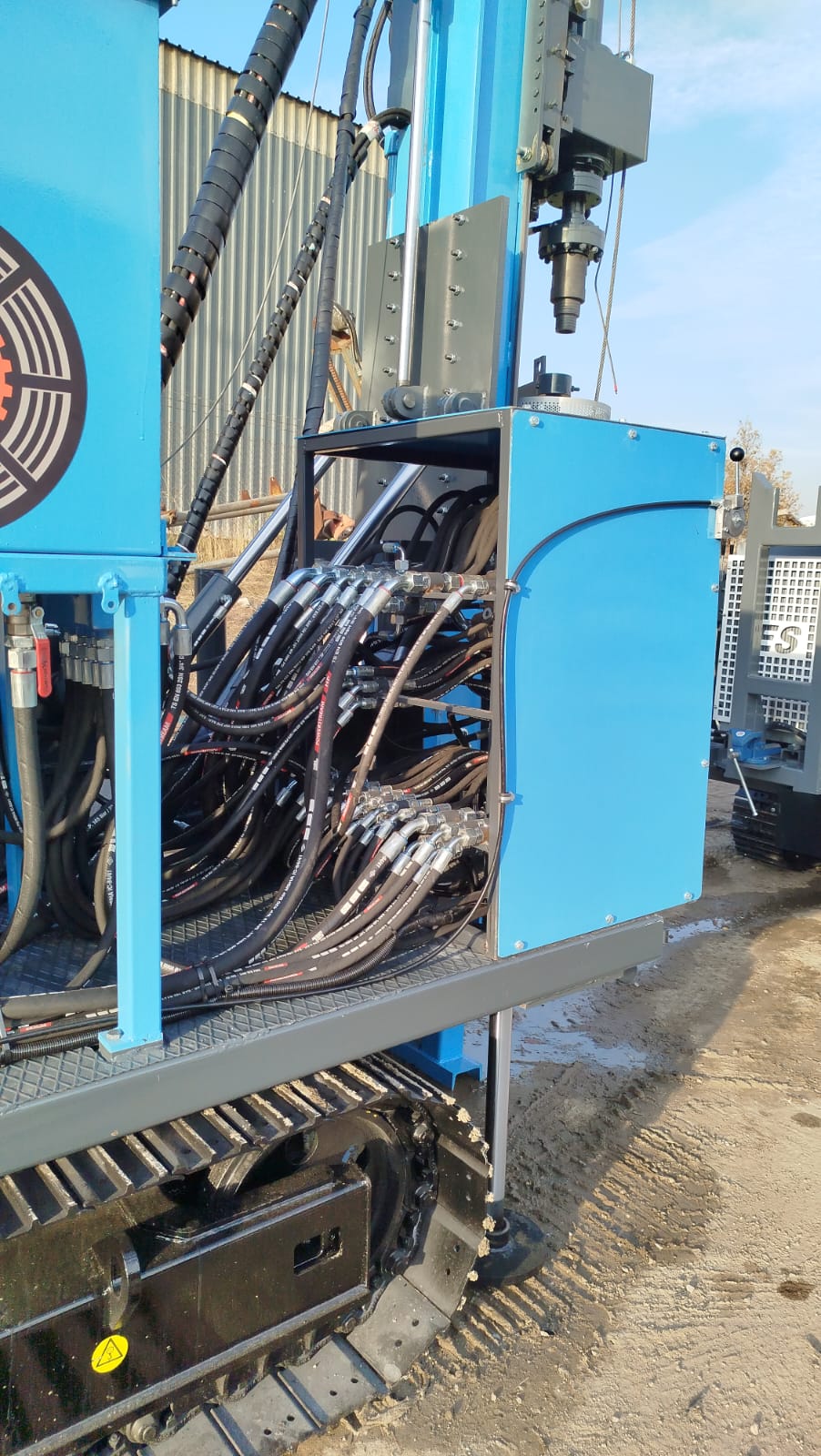

Hidrolik Sistem
Hydraulic System |
Dizel Motor / Diesel Engine | Elektrikli Motor / Electrical Engine | ||
| Birinci Pompa / First Pump | 280 bar - 220 lt / min | 280 bar - 190 lt / min | ||
| İkinci Pompa / Second Pump | 200 bar - 45 lt / min | 200 bar - 45 lt / min | ||
| Üçüncü Pompa / Third Pump | 160 bar - 19 lt / min | 160 bar - 6 lt / min | ||
| Yağ Tankı / Oil tank - Hidrolik Yağ Soğutucu / Hydraulic Oil Cooling | 235 lt | Hava ve Su / Air and Water | ||
|

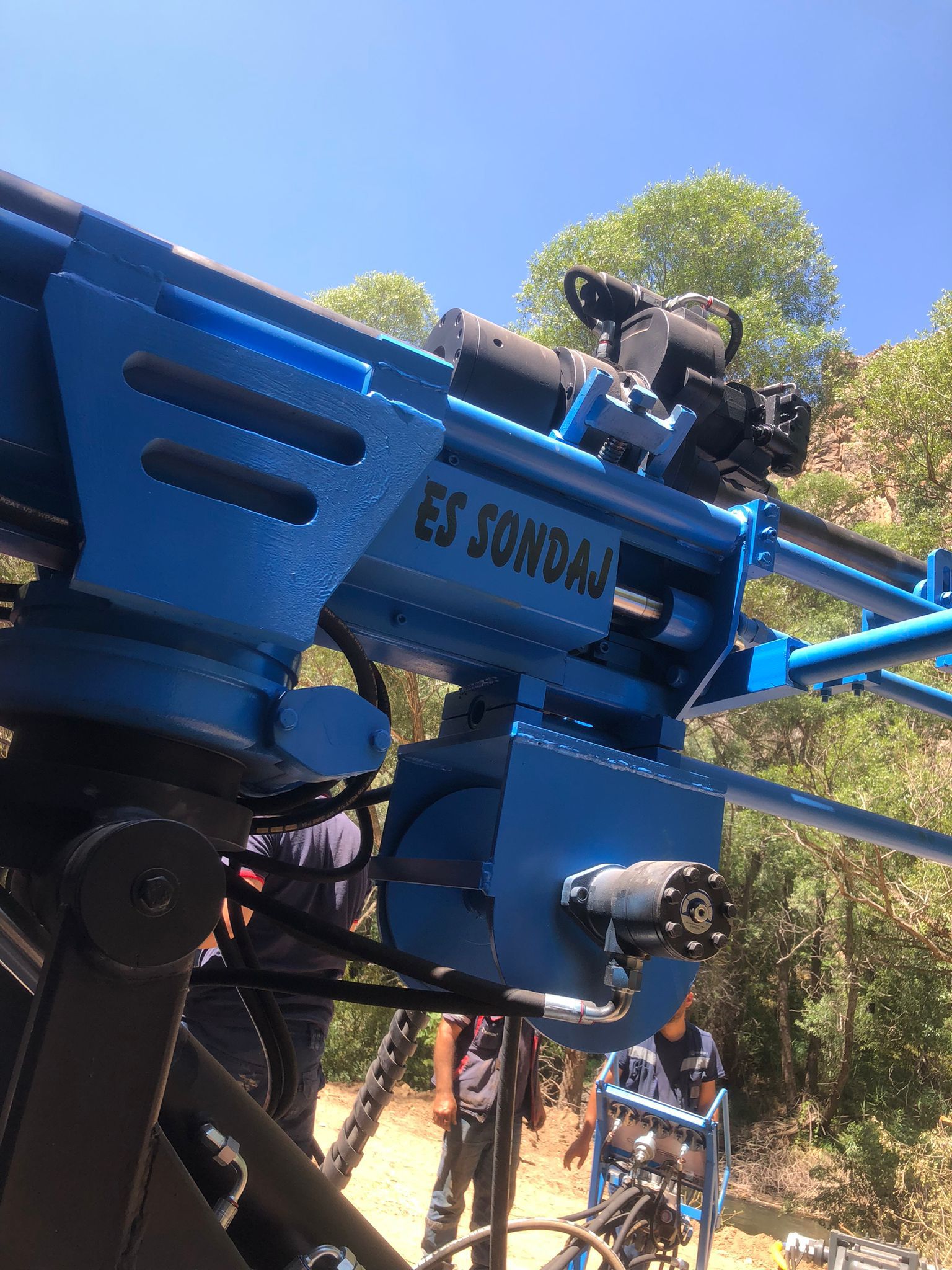

Morset Ünitesi
Spindle Unit |
Hız / Speed | 50 rpm - 1400 rpm | ||
| Tork / Torque | 2420 Nm | |||
|
Alt Çene
Rod Holder Jaw |
Tip / Type | Hidrolik Açma-Kapama / Hydraulic on-off | ||
| Maksimum İç Çap / Max Inside Diameter | 114 mm | |||
| Tutma Kapasitesi / Holding Capacity | 150 kN | |||
|
Çamur Pompası
Mud Pump |
Tip / Type | Triplex | ||
| Maksimum Debi / Flow Max | 135 lt / dk | |||
| Basınç / Pressure | 70 bar | |||
|
Kule ve Kızak Sistemi
Tower And Slide System |
Besleme Uzunluğu / Feeding Length | 3300mm / 1800mm / 850mm | ||
| Besleme Hızı / Feeding Speed | 0,5 m/s - 1 m/s | |||
| Besleme ve Çekme Kuvveti / Feed and Pull Force | 64 kN | |||
| Delme Açısı / Drilling Angle | 0° - 90° | |||
|
Yere Basma Elemanları
Floor Elements |
Yürüyüş Sistemi / Walking System | Kızaklı, Tekerlekli, Kamyon Üstü, Paletli
Skid, Wheeled, Truck mounted, Crawled |
||
| Tutma Kapasitesi / Holding Capacity | 4 Adet Hidrolik Kaldıraç
4 Hydraulic Lifters |
|||
|
Makine Ölçüleri ve Ağırlığı
Machine Sizes And Weight |
Yürüme Pozisyonu / Walking Position | Delme Pozisyonu / Drilling Position | ||
| Uzunluk / Length | 3700 mm - 146 in | |||
| Genişlik / Width | 1480 mm - 58 in | |||
| Yükseklik / Height | 1710 mm - 67 in | |||
| Ağırlık / Weight - Tırmanma Açısı / Climb Angle | 3550 kg | 36° | ||
