Öne Çıkan Özellikler
- Maden ve zemin etütleri için hızlı delgi kapasitesi

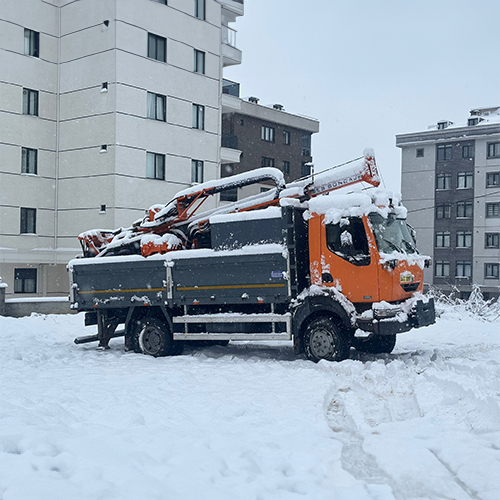

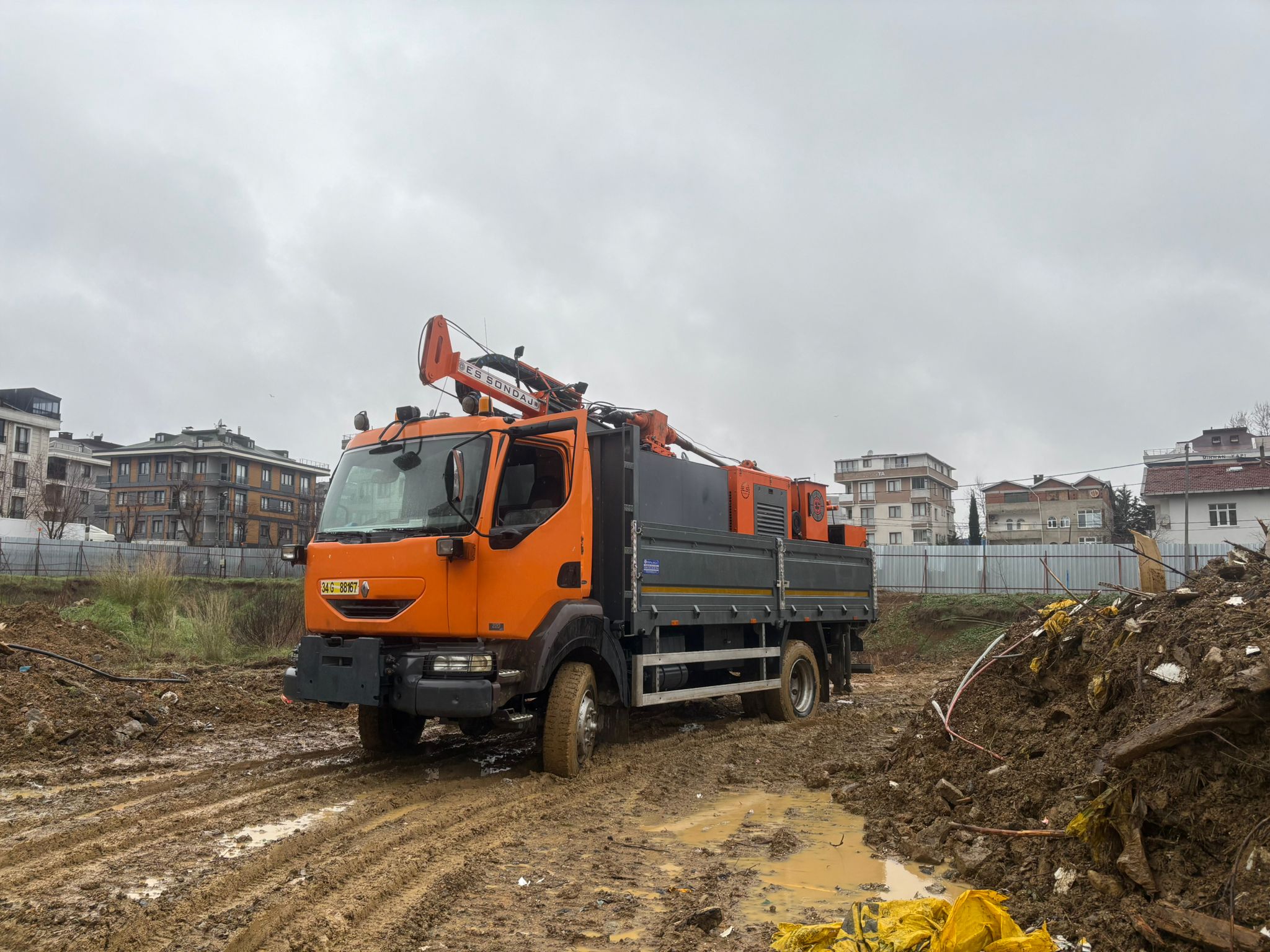

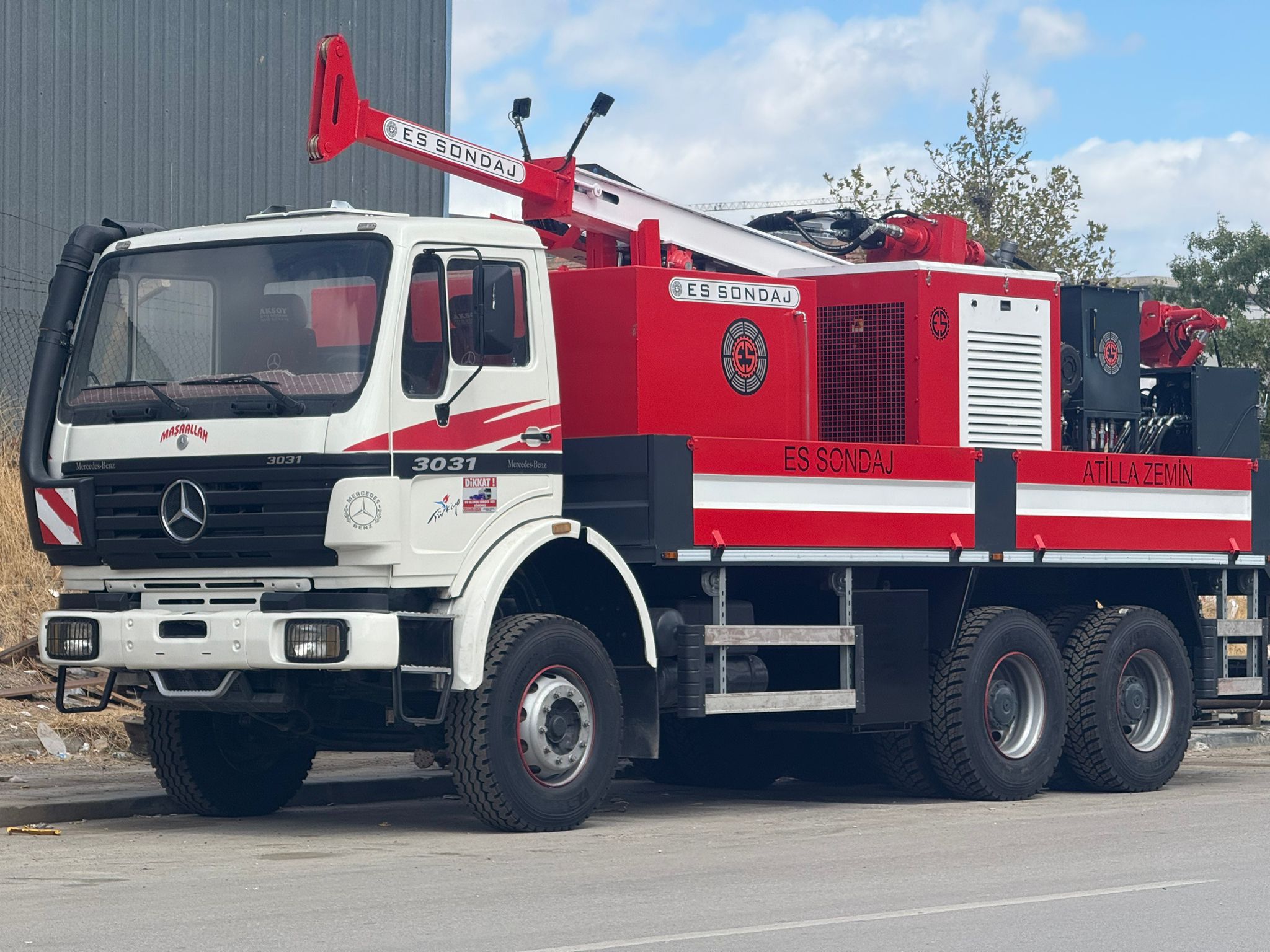

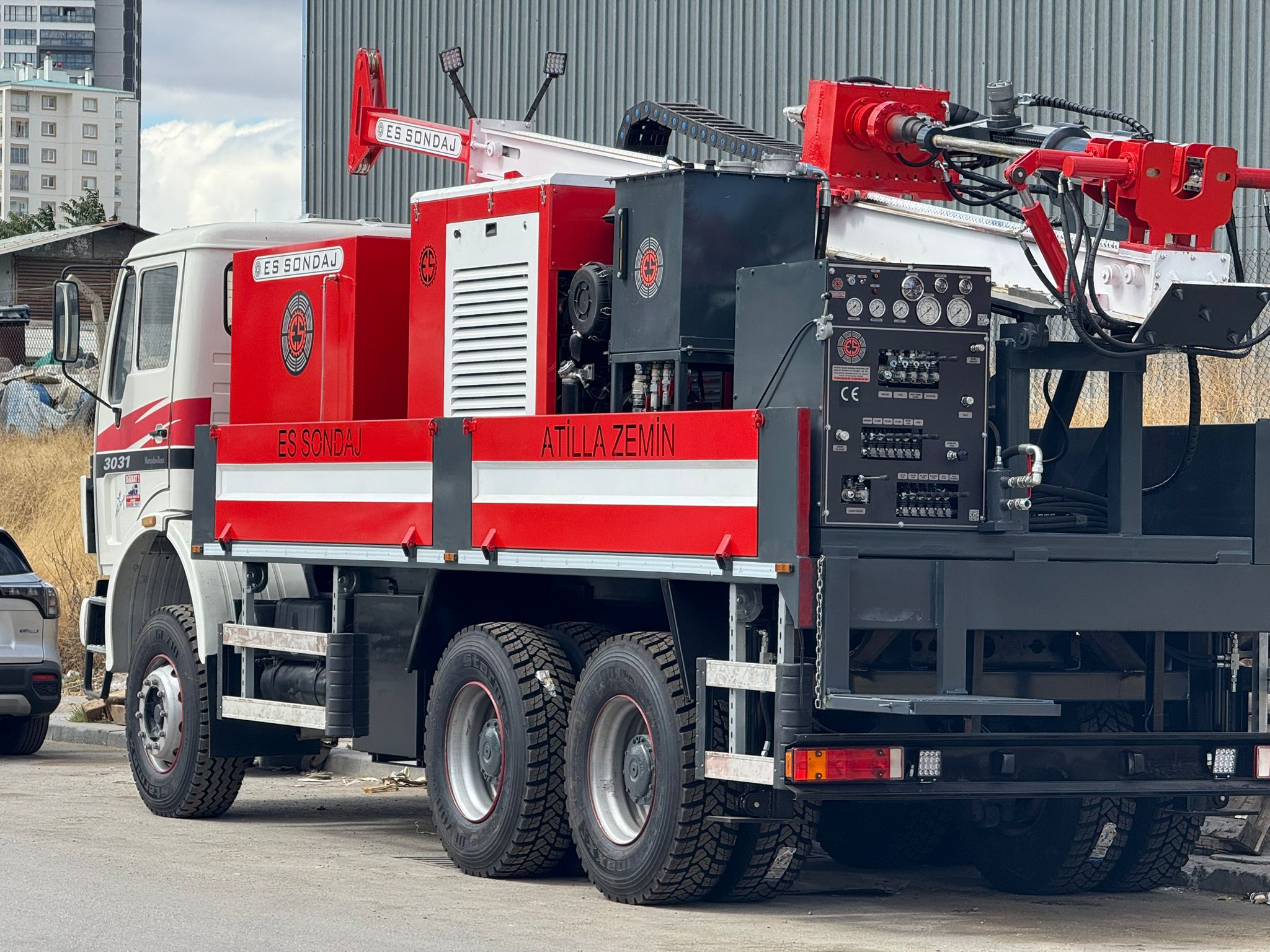

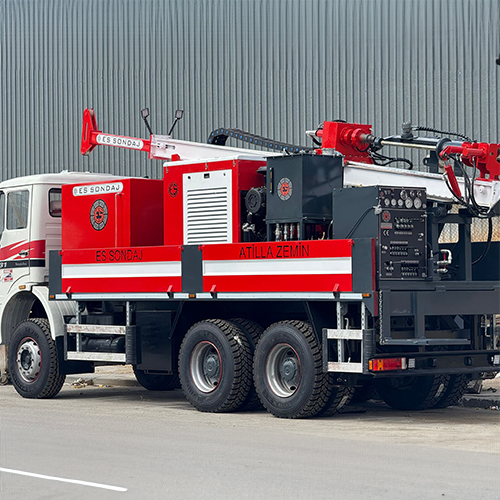

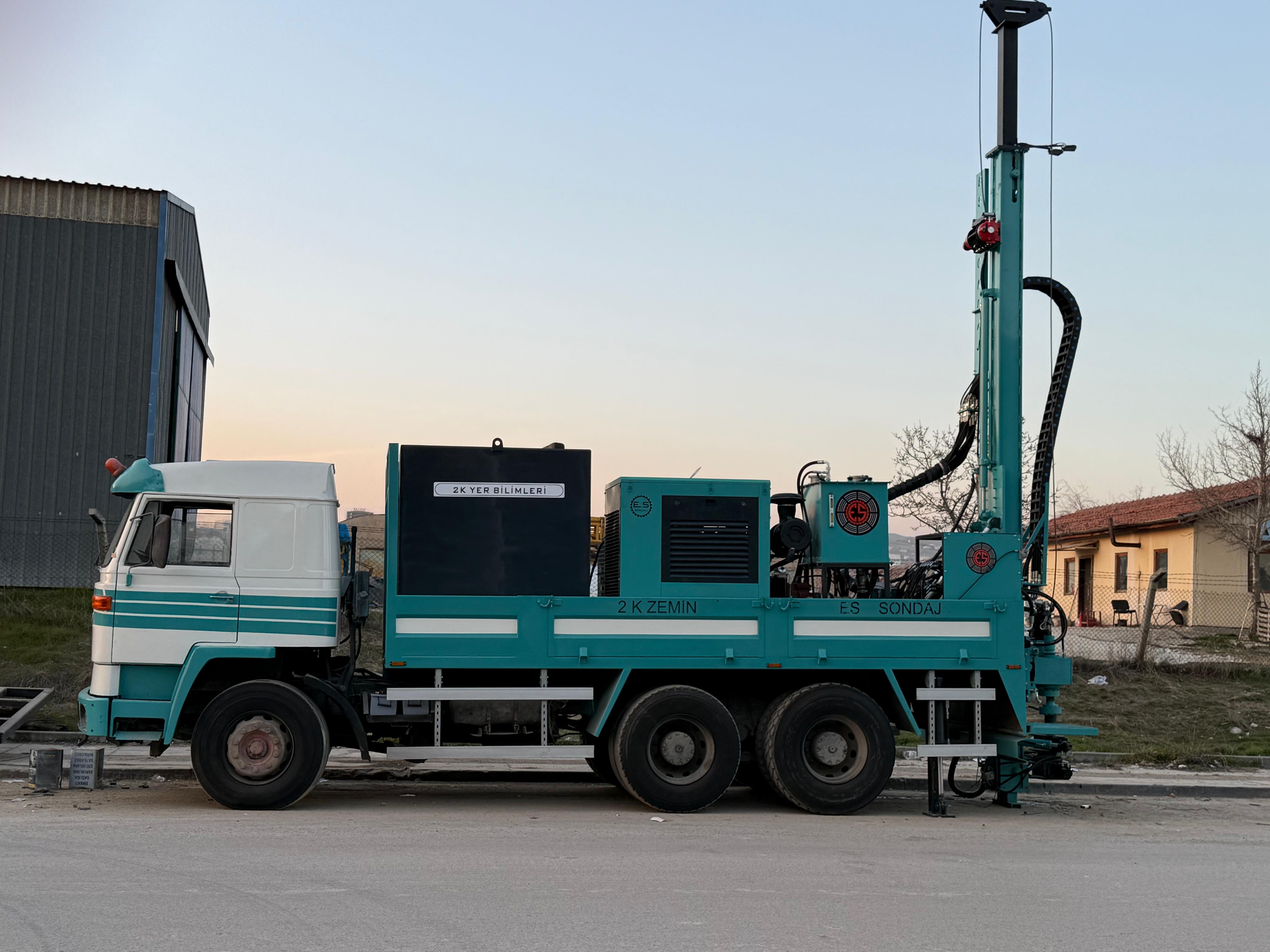

- Farklı şaselere (kızak, palet, kamyon üstü) monte edilebilir yapı.
- Otomatik SPT ve tij tutucu senkronizasyon özelliği.
Ürün Hakkında

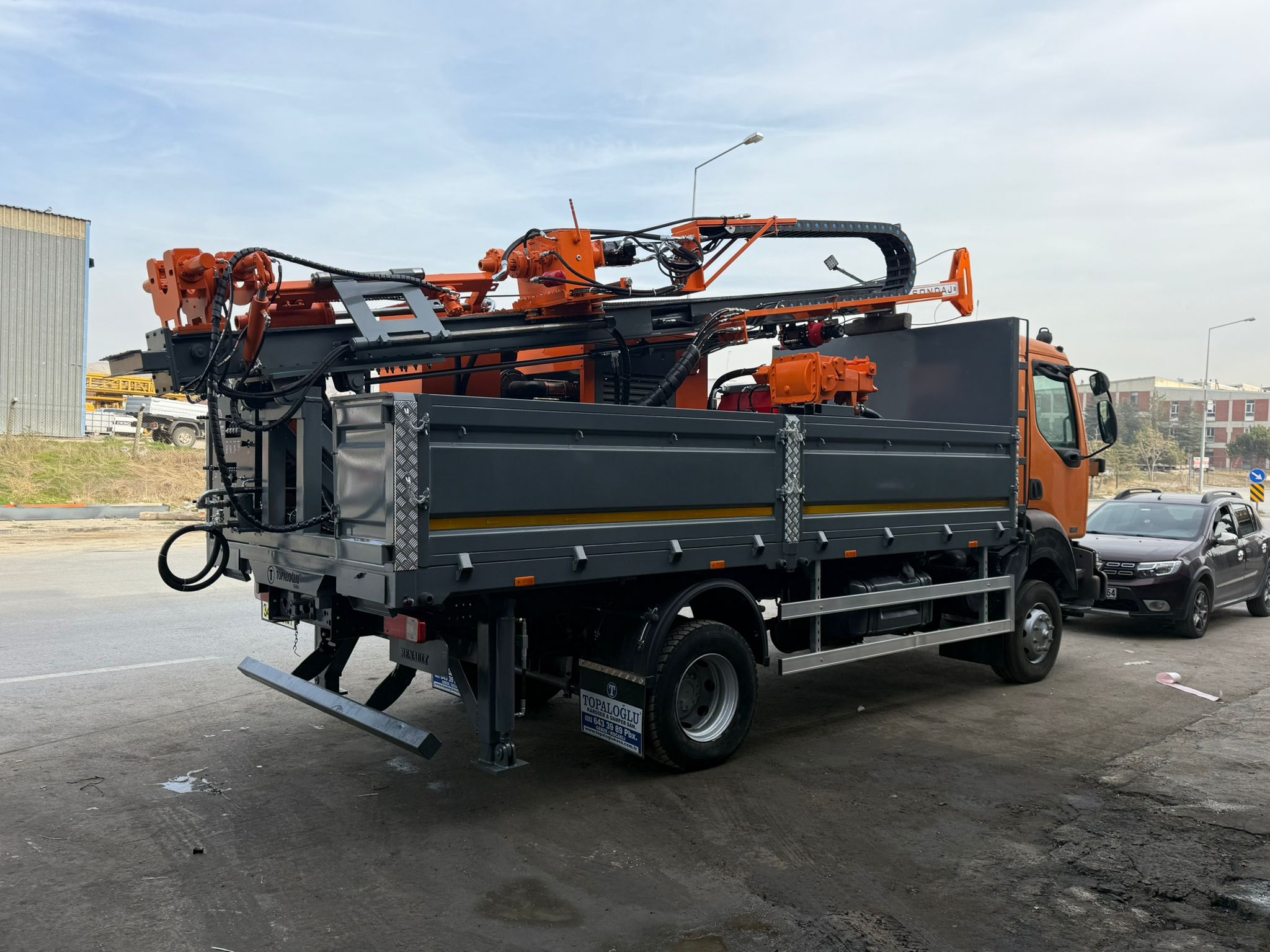

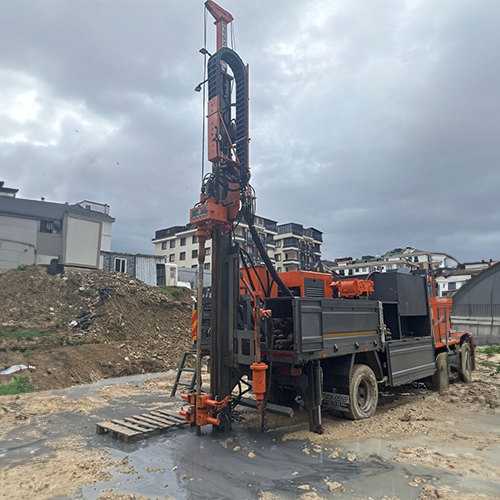

ES250,

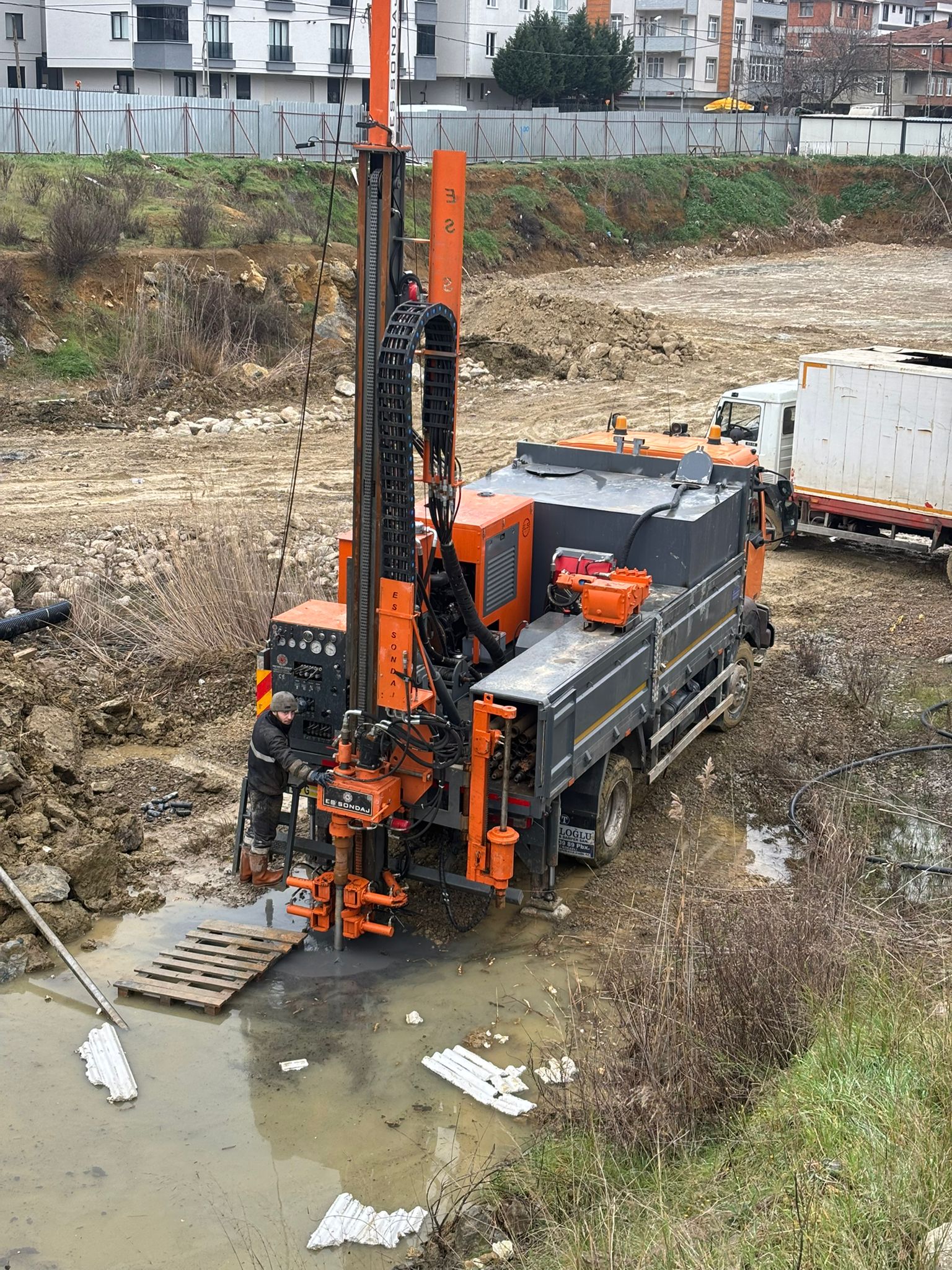

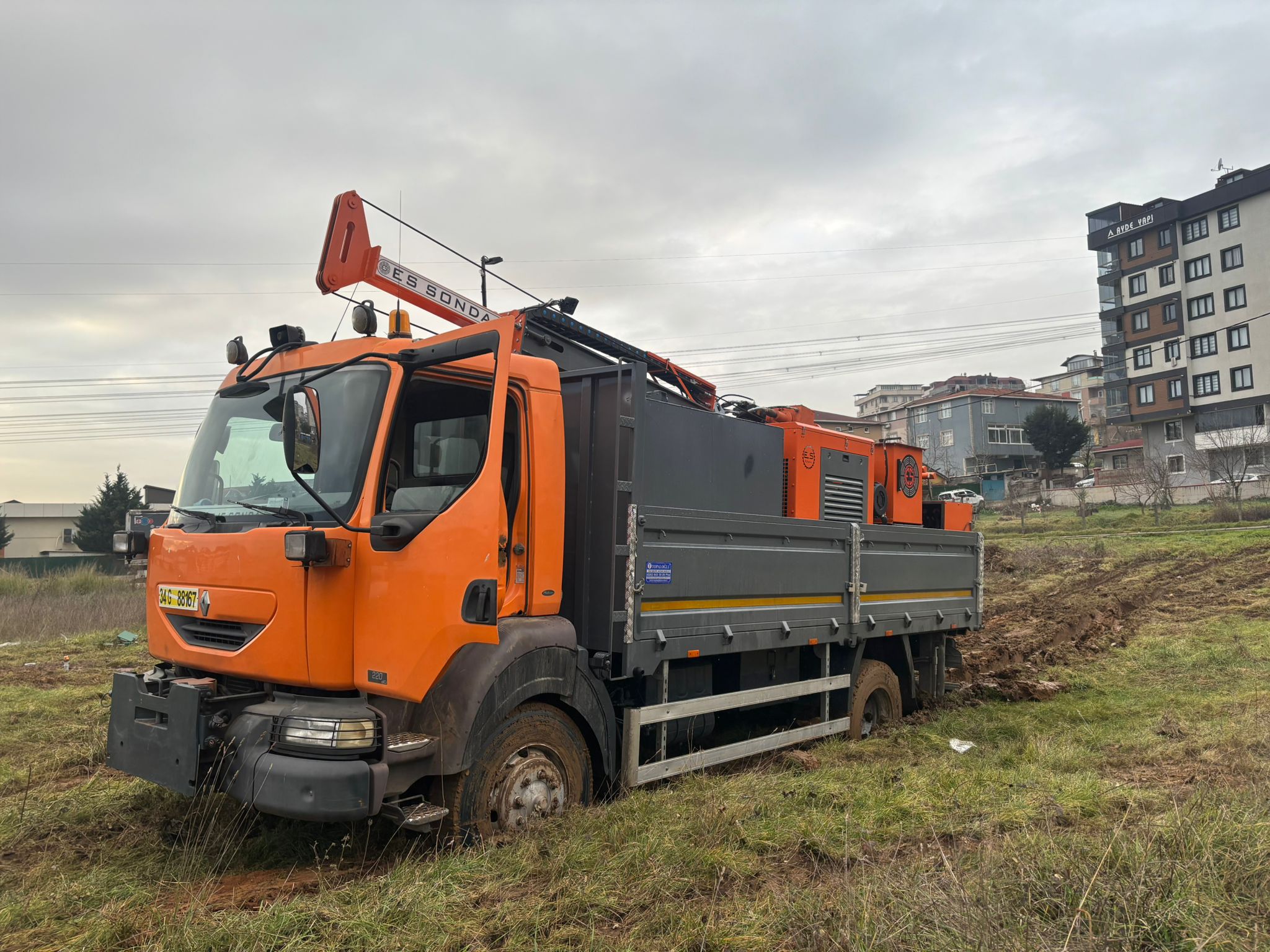

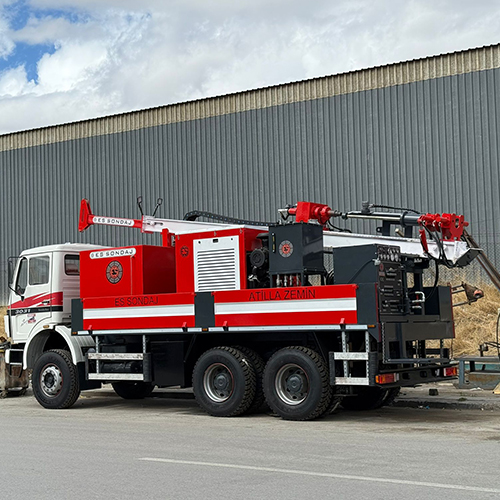

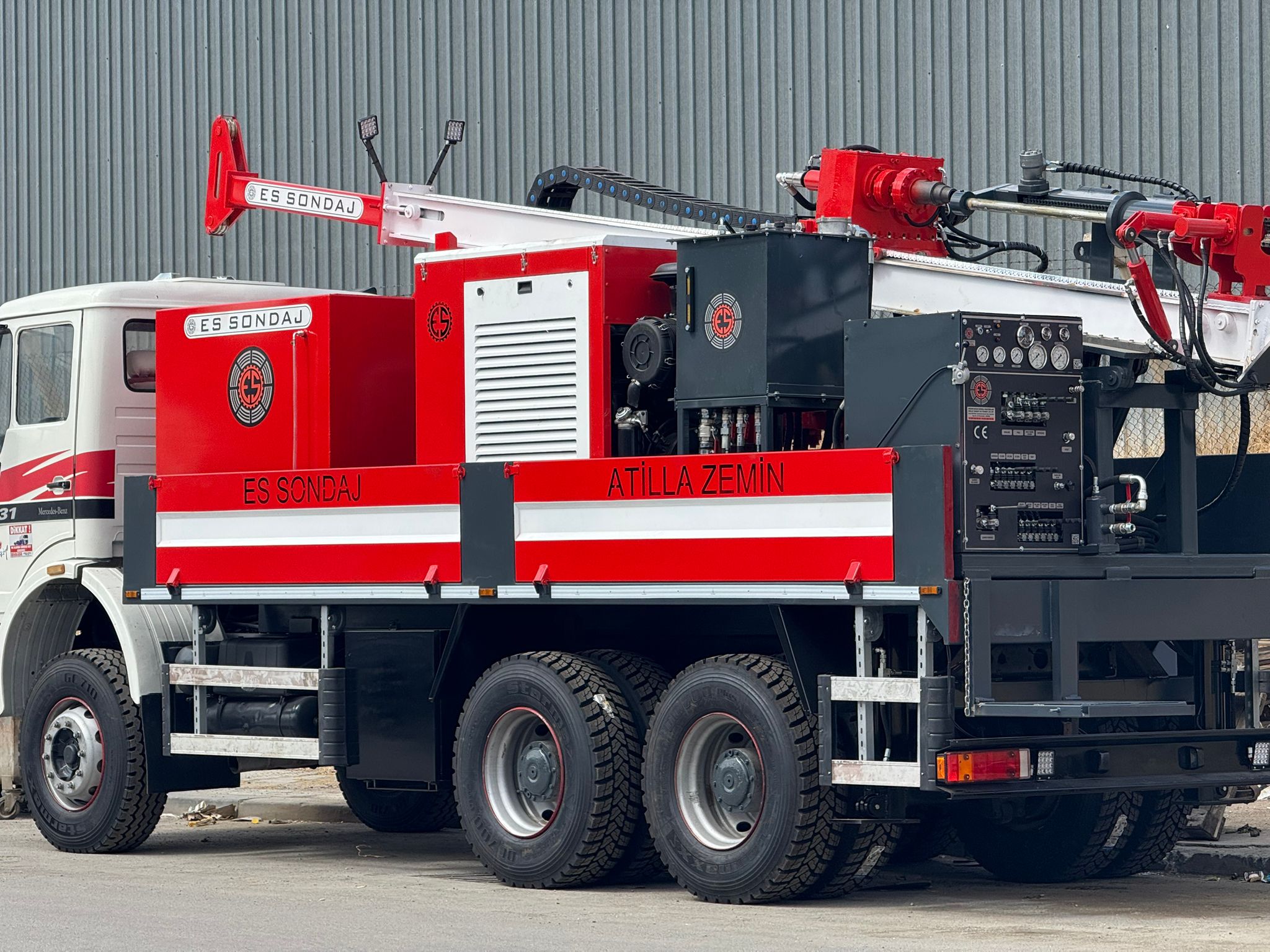

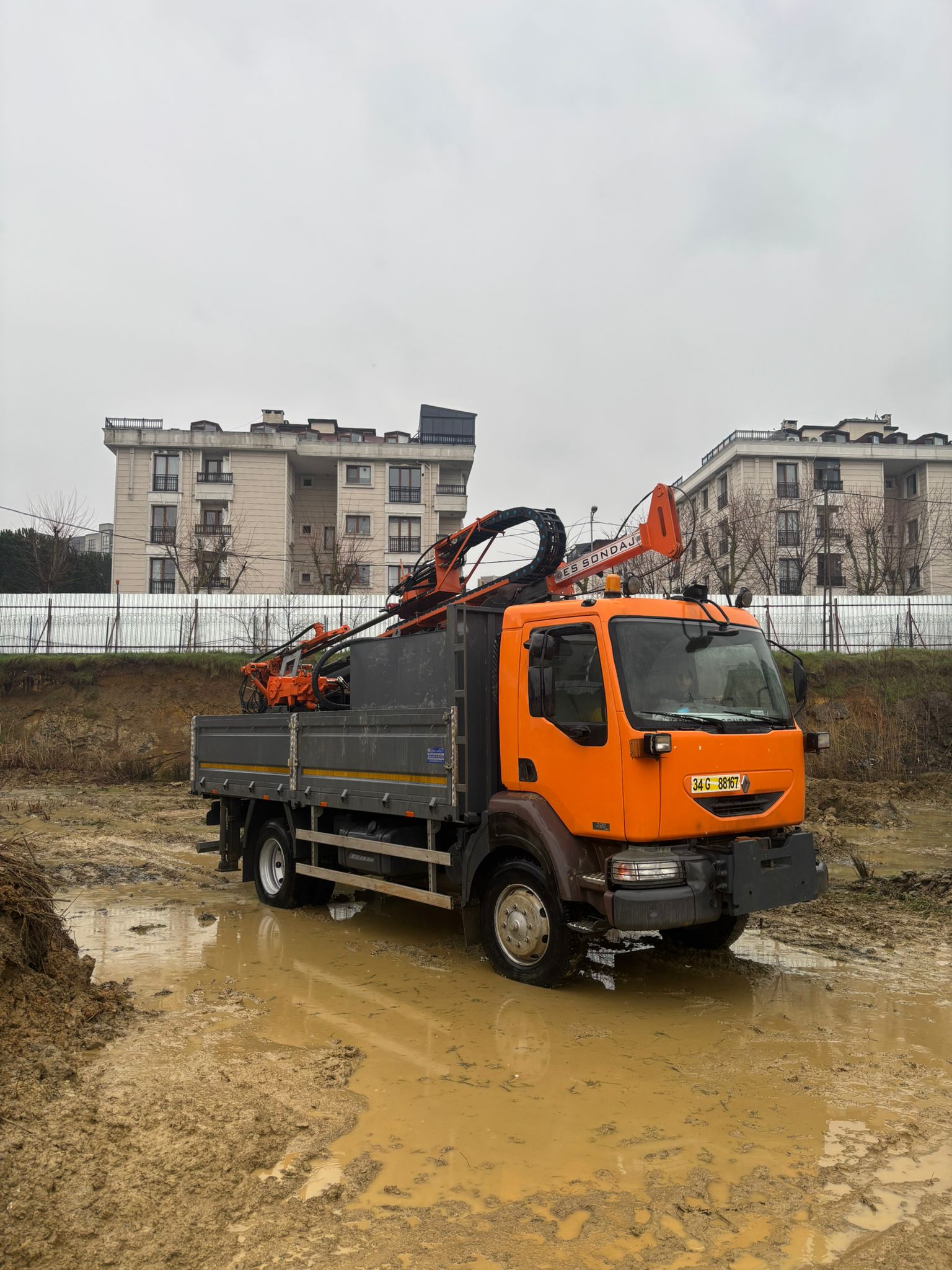

maden ve zemin etüt sondajlarında hızlı delgi ve kolay yer değişimi için tasarlanmıştır. Değişik şaseler üzerine monte edilebilir; örneğin kızak üzerine, üç tekerlekli çekici üzerine, dar veya geniş pal
Teknik Özellikler
| Wrline | Kapasite | Capacity | 6mm Halat ile 300m - 1500m Arası
between 300 m - 1500 m with 6mm rope |
|---|---|---|---|
|

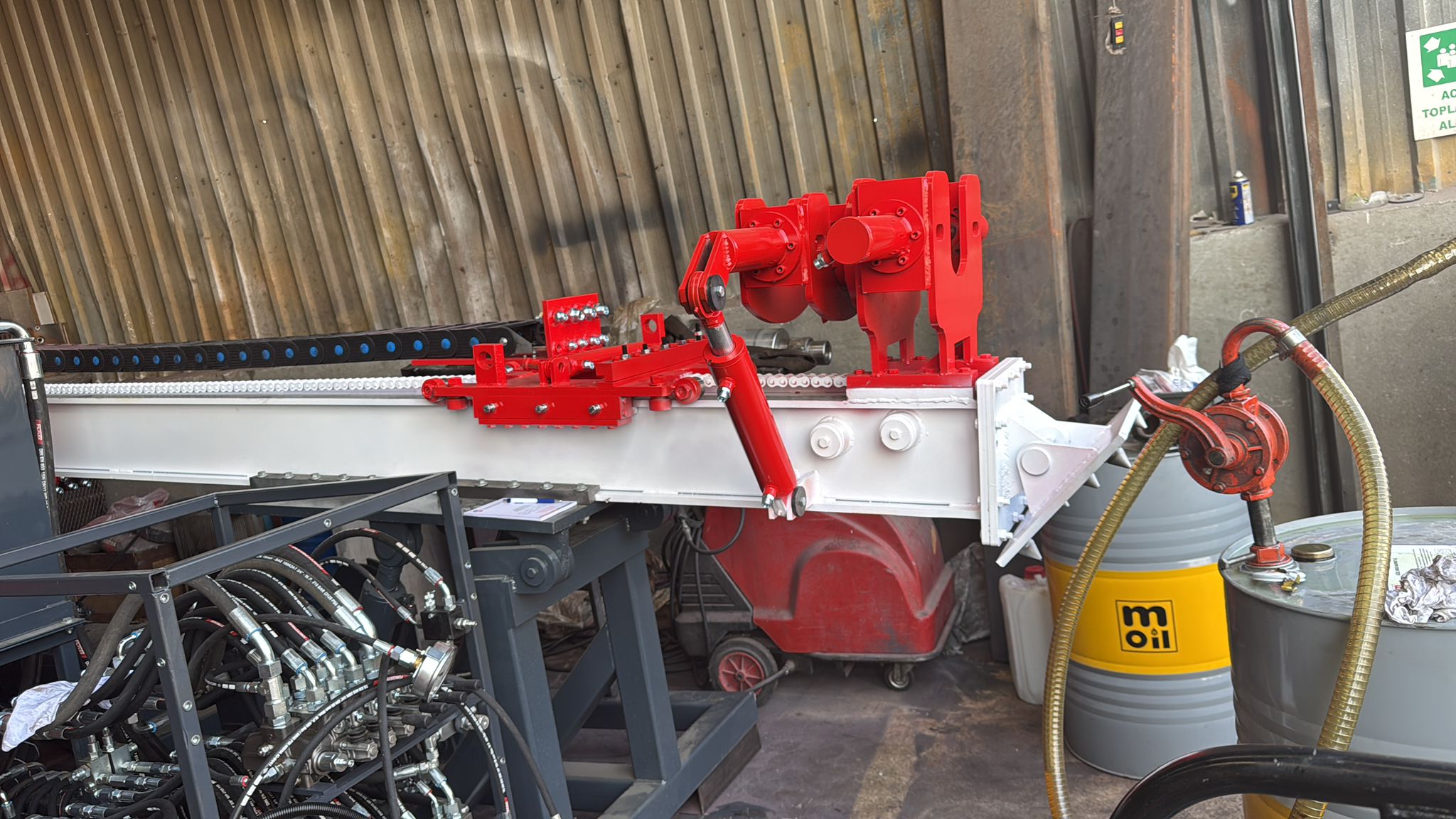

Kule ve Kızak Sistemi
Tower and Slide System |
Besleme Uzunluğu | Feeding Length | 6000 mm |
| Besleme Hızı | Feed Speed | 0,5 m/s – 1 m/s 1,6 ft/s – 3.2 ft/s | |
| Besleme ve Çekme Kuvveti | Feed and Pull Force | 64 kN | |
| Delme Açısı | Drilling Angle | 0° – 90° | |
|
Delme Derinliği
Drilling Depth |
NWL Tij Çapı | NWL Rod Diameter | 350 m |
| HWL Tij Çapı | HWL Rod Diameter | 220 m | |
| PWL Tij Çapı | PWL Rod Diameter | 145 m | |
| SWL Tij Çapı | SWL Rod Diameter | 90 m | |
| Rotary Sondaj (Tricone) | Rotary Drilling | 175 m | |
| Auger Sondaj | Auger Drilling | 20 m | |
| DTH Sondaj Paketi | DTH Drilling Package | 290 m | |
|
Güç Ünitesi
Power Unit |
Marka | Brand | Cummins |
| Silindir Sayısı | Number of Cylinders | 6 | |
| Güç | Power | 180 Hp | |
| Devir | Cycle | 2.300 rpm | |
| Motor Tipi | Engine Type | Dizel / Diesel | |
| Yakıt Tankı | Fuel Tank | 100 lt | |
|
Hidrolik Sistem
Hydraulic System |
Soğutucu | Cooler | Hava ve Su / Air and Water |
| Ana Pompa | Main pump | 280 bar – 90 lt/min | |
| İkinci Pompa | Second pump | 200 bar – 45 lt/min | |
| Üçüncü Pompa | Third pump | 160 bar – 6 lt/min | |
| Yağ Tankı | Oil tank | 235 lt | |
| Hidrolik Yağ Soğutucu | Hydraulic Oil Cooler | Hava ve Su / Air and Water | |
|
Morset Ünitesi
Spindle Unit |
Güç | Strength | Hidrolik Motor – Değişken Hız
Hydraulic Motor – Variable Speed |
| Düşük Vites | 1st gear | 52–265 rpm 4,880 – 980 Nm | |
| Yüksek Vites | 2nd gear | 140–708 rpm 1,855 – 360 Nm | |
|
Rotasyon Motoru
Rotation Engine |
Model | REXROTH A6VM107 | |
|
Çamur Pompası
Mud Pump |
Marka | Brand | Triplex 135 Çamur Pompası
Triplex 135 Mud Pump |
| Maksimum Debi | Maximum Flow | 135 lt/dk | |
| Maksimum Basınç | Maximum Pressure | 60 bar | |
|
Yere Basma Elemanları
Floor Elements |
Yürüyüş Sistemi | Walking System | Kamyon Üstü, Paletli / With Crawler |
| Tutma Kapasitesi | Holding Capacity | 4 Adet Hidrolik Kaldıraç | |
|
Vinç
Crane |
Marka | Brand | Rexroth A6VM80 |
| Tipi | Type | Hidrolik Motor – Çift Hızlı, Değişken
Hydraulic Motor – Double Speed, Variable |
